Branchement et installation des diodes sur panneaux solaires

Les panneaux solaires représentent une solution efficace pour produire de l’électricité à partir d’énergie renouvelable. Cependant, leur efficacité peut être largement altérée par des problèmes de connexion, notamment lorsque des ombres partielles viennent obscurcir un ou plusieurs panneaux. Pour éviter ce type de désagrément, l’utilisation de diodes anti-retour est essentielle et leur branchement doit être effectué avec soin.

Ces petites mais puissantes composantes permettent de prévenir des pertes électriques dues à des points chauds, qui peuvent survenir lorsque certains panneaux ne fonctionnent pas correctement. L’installation des diodes est donc un élément clé pour garantir la performance globale de votre système photovoltaïque.

Importance des diodes anti-retour dans les systèmes photovoltaïques

Les diodes anti-retour jouent un rôle crucial dans les installations solaires. Leur fonction principale est d’éviter que le courant ne circule à rebours lorsque l’un des panneaux est ombragé ou défectueux. Ce phénomène peut créer un point chaud, entraînant une surchauffe et une dégradation des panneaux, ce qui nuit à leur rendement sur le long terme.

Le montage de ces diodes doit être réalisé correctement pour assurer une protection optimale. En général, ces diodes peuvent être intégrées dans la boîte de jonction des panneaux. La manière de les placer dépend principalement du type de branchement que vous envisagez, qu’il soit en série ou en parallèle.

Branchement de la diode

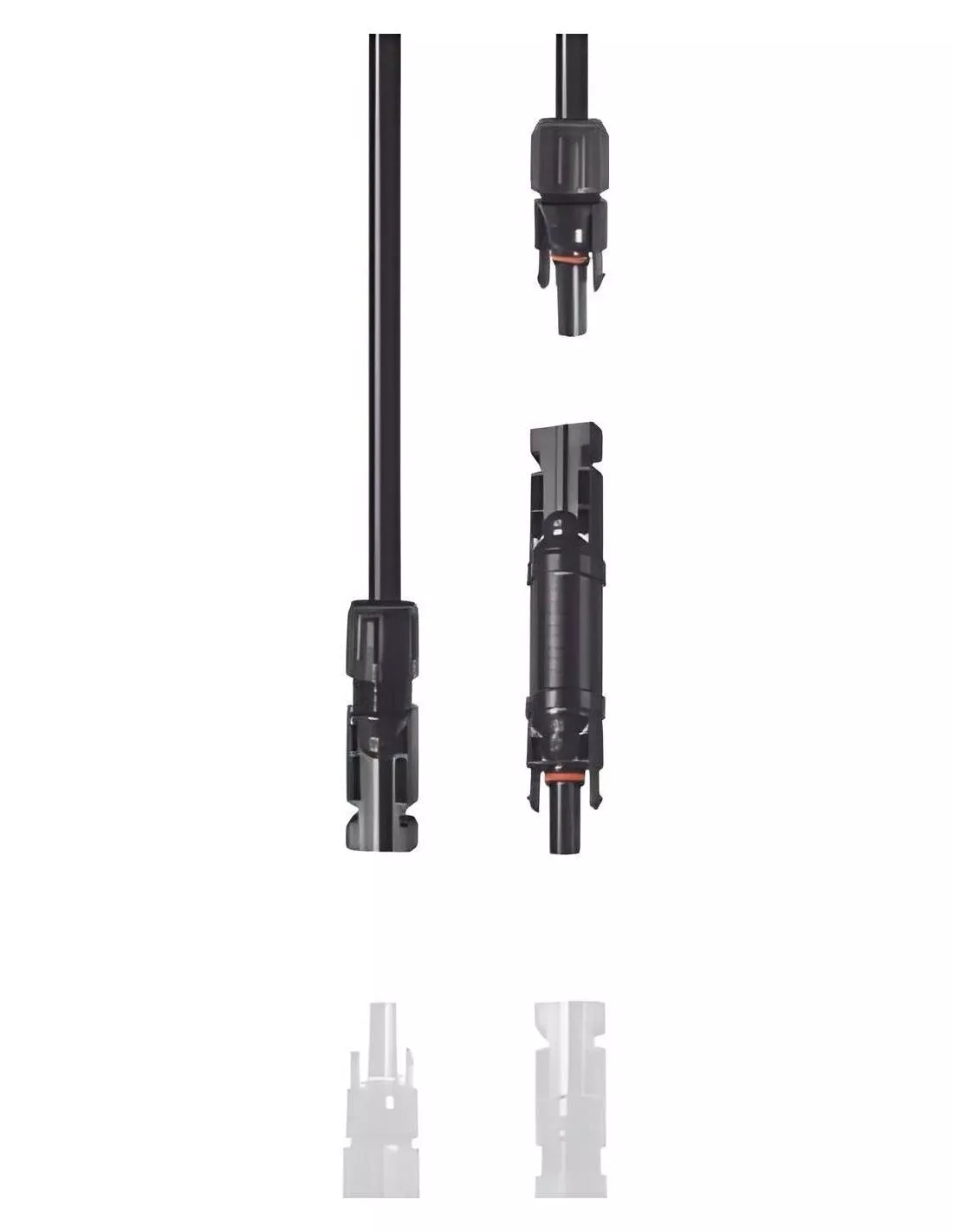

Pour effectuer le branchement des diodes, commencez par identifier les bornes positives et négatives des panneaux solaires que vous utilisez. En règle générale, la diode doit être intégrée entre la sortie positive du panneau et l’entrée du contrôleur de charge ou de l’onduleur. Ce placement garantit que le courant circulera uniquement dans une direction, évitant ainsi tout risque de passage à rebours qui pourrait endommager vos équipements.

Il est crucial de s’assurer que la diode est correctement orientée. La bande sur la diode indique la cathode, qui doit être connectée à la borne négative.

Les différents types de diodes

Il existe plusieurs types de diodes adaptés pour des applications spécifiques au sein des systèmes photovoltaïques. Les diodes en série sont souvent utilisées pour la protection individuelle des panneaux, tandis que les diodes Schottky, avec leur faible tension de seuil, sont excellentes pour les installations fonctionnant à basse tension. En effet, ces diodes permettent de gagner en performance, surtout lors des périodes de faible éclairement.

Pour chaque installation, il est important de choisir le type de diode le plus adapté à votre système. N’hésitez pas à vous référer à des ressources spécialisées pour déterminer les spécifications requises pour votre installation solaire.

Guide de dépannage

Après avoir installé vos diodes anti-retour, il est essentiel de vérifier leur bon fonctionnement. Utilisez un multimètre pour tester la continuité et vous assurer qu’elles ne laissent passer le courant que dans une seule direction. En cas de défaillance, il sera nécessaire de les remplacer rapidement, car cela pourrait entraîner des pertes d’énergie significatives. Des problèmes tels que l’échauffement, des performances inégales des panneaux ou des erreurs de l’onduleur peuvent également être des indicateurs de l’utilisation incorrecte des diodes.

Si vous rencontrez des défauts dans votre installation, consultez la documentation technique de votre matériel ou faites appel à un professionnel du secteur pour obtenir des conseils.

Utilisation des ressources en ligne pour une assistance supplémentaire

Il existe de nombreux forums et sites spécialisés comme Econologie ou Hisse et Oh où vous pouvez poser vos questions et partager vos expériences avec d’autres utilisateurs. Ces plateformes sont d’une grande aide pour améliorer vos connaissances et vous orienter dans vos projets d’installation et d’entretien.

De même, des guides pratiques tels que Nouvelr-Energie fournissent des informations détaillées sur les schémas de branchement des panneaux solaires, y compris des conseils sur l’intégration des diodes dans votre système.

Conclusion rapide sur le branchement des diodes

Le branchement de diodes anti-retour dans vos installations photovoltaïques est essentiel pour garantir leur bon fonctionnement et leur longévité. En prenant le temps d’effectuer ce raccordement correctement et en choisissant des composants adaptés, vous maximisez votre investissement dans les énergies renouvelables. Assurez-vous de suivre les conseils et les schémas fournis pour chaque étape de votre projet.
