Branchement de Panneaux Solaires : Série ou Parallèle ?

Optimiser votre installation solaire est crucial, et comprendre les différences entre le branchement des panneaux solaires en série et en parallèle constitue la première étape. Un choix éclairé influencera non seulement la performance de votre système, mais aussi sa longévité. Chaque méthode de branchement possède ses propres avantages et inconvénients, que nous explorerons en détail pour vous aider à faire le meilleur choix pour votre projet solaire. Grâce à un guide complet en format PDF, vous pourrez approfondir vos connaissances et maîtriser l’art du branchement.

Comprendre les Principes de Branchement

Lorsqu’on parle de branchement en série, chaque panneau est connecté de manière linéaire : la borne positive d’un panneau est reliée à la borne négative du suivant. Ce montage permet de cumuler les tensions des panneaux, tout en conservant un ampérage constant. Par exemple, connecter deux panneaux de 12V en série donnera un total de 24V.

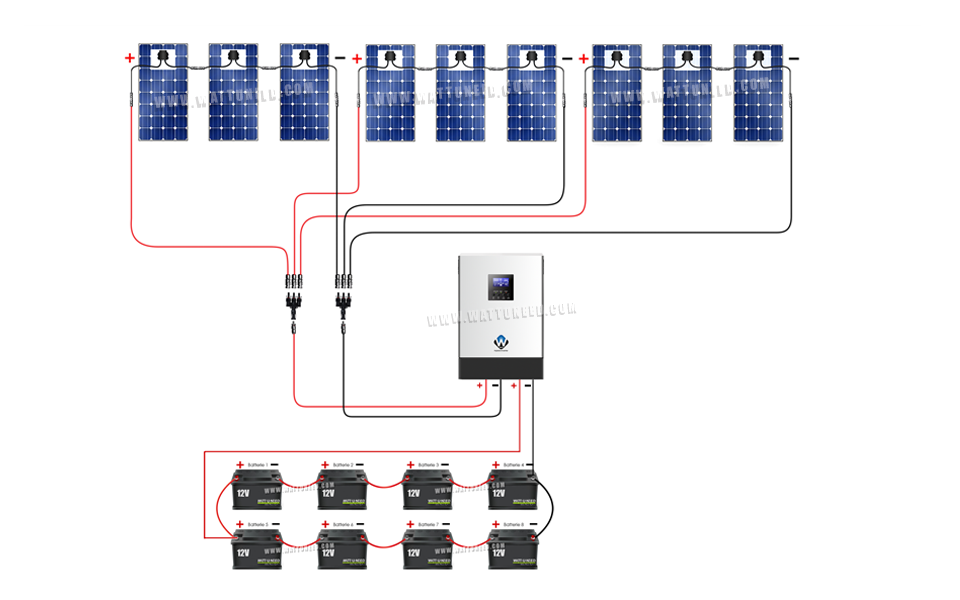

Le branchement en parallèle, quant à lui, implique que tous les panneaux sont connectés directement aux bornes de l’onduleur. Là encore, la tension reste identique à celle d’un seul panneau, tandis que les courants s’additionnent. De cette façon, trois panneaux de 12V en parallèle maintiendront une tension de 12V tout en ayant un ampérage global plus élevé.

Branchement en Série

Les systèmes qui fonctionnent en série sont souvent invités à des installations où la distance entre les panneaux et l’onduleur est importante. En effet, le raccordement en série réduit les pertes d’énergie dues à la résistance des câbles, car une tension plus élevée correspond à un courant plus faible traversant le fil. Cela permet d’utiliser un câble de section moins importante, économisant ainsi sur le coût global de l’installation.

En revanche, une des principales limitations du branchement en série est que la performance de l’ensemble du système est fonction du panneau le moins performant. Ainsi, si un des panneaux est ombragé ou défectueux, toute la chaîne peut voir sa production d’énergie considérablement réduite.

Branchement en Parallèle

Dans une configuration en parallèle, chaque panneau fonctionne indépendamment, garantissant ainsi que l’ombrage d’un seul module n’affecte pas la production globale. Chaque panneau contribue au total du courant sans altérer la tension.

Cependant, cette méthode peut engendrer des coûts additionnels en termes de câblage. La nécessité d’utiliser des fils plus épais pour supporter le courant accru peut alourdir la facture, surtout si le système n’est pas correctement dimensionné. Il est donc crucial de bien évaluer votre installation avant de faire ce choix.

Avantages et Inconvénients des Deux Méthodes

Avantages du Branchement en Série

Le principal avantage du branchement en série est la capacité à augmenter la tension totale du système, facilitant le transport de l’énergie sur de longues distances. Moins de pertes de câble et un câblage simplifié sont des atouts indéniables, surtout pour des installations à grande échelle.

Inconvénients du Branchement en Série

Risquer la réduction de performance due à des panneaux défaillants reste le principal inconvénient. Cela demande également une attention particulière lors de l’installation, car tous les panneaux doivent avoir des caractéristiques identiques.

Avantages du Branchement en Parallèle

Le branchement en parallèle assure une production d’énergie stable, peu importe l’état de chaque panneau individuel. Cela permet d’optimiser la production, même dans des environnements où l’ensoleillement varie.

Inconvénients du Branchement en Parallèle

Les coûts élevés en câblage et les défis d’implantation sont souvent cités comme inconvénients. Un mauvais dimensionnement des câbles peut entraîner une perte de rendement, alors que le risque de courts-circuits est accru.

Choisir la Meilleure Configuration pour Votre Installation

Le choix entre le branchement en série ou en parallèle dépend de plusieurs facteurs, tels que la configuration de votre toit, la distance entre les panneaux et l’onduleur, ainsi que la quantité de lumière reçue par chaque panneau. Un montage en série convient mieux aux installations simples ou lorsque l’efficacité à longue distance est primordiale. A contrario, le montage en parallèle favorise davantage la tolérance aux conditions d’ensoleillement inégales.

Conseils Pratiques

Pour réaliser un choix averti, il est recommandé d’analyser la performance de chaque panneau avant l’installation. Évaluer la disposition de vos panneaux pour maximiser leur exposition au soleil peut grandement influencer le succès de votre production d’énergie. La consultation d’un professionnel peut également être bénéfique pour adapter le système aux spécificités locales.

Ressources et Lectures Complémentaires

Pour ceux qui souhaitent approfondir leurs connaissances, plusieurs ressources sont disponibles, incluant des guides sur le branchement des panneaux solaires ainsi que sur les systèmes d’autoconsommation disponible sur la plateforme Solaire Pro. Ces lectures vous permettront de vous familiariser avec les meilleures pratiques et d’optimiser votre installation.
