Branchement de Panneau Solaire : Série ou Parallèle ?

La configuration des panneaux solaires est un sujet essentiel pour quiconque envisage d’installer un système photovoltaïque. Les possibilités de branchement en série et en parallèle offrent des avantages et des inconvénients distincts qui méritent d’être examinés de près. Choisir le bon montage déterminera non seulement l’efficacité de votre installation, mais impactera également la production d’énergie sur le long terme. Cet article se penche en profondeur sur les différences entre ces deux méthodes de connexion, en fournissant des conseils pratiques pour orienter votre choix selon vos besoins spécifiques.

Comprendre les Notions de Tension et de Courant

La Tension : L’Énergie en Mouvement

La tension, mesurée en Volt (V), est la force qui pousse les électrons à circuler dans un circuit. Dans un système photovoltaïque, une tension plus élevée est avantageuse pour réduire les pertes lorsque l’énergie est transmise sur de longues distances. Cette notion est cruciale dans le choix entre le branchement en série et en parallèle. Un exemple courant est le branchement de panneaux solaires dans une installation industrielle où des distances importantes peuvent entraîner des pertes d’énergie non négligeables.

Le Courant : L’Intensité Électrique

Mesuré en Ampère (A), le courant représente le flux d’électrons traversant une section du circuit. Dans un système photovoltaïque, un courant plus élevé est souhaité, car il augmente la quantité totale d’électricité produite. Par exemple, un montage différent avec des panneaux solaires permet d’émettre plus d’énergie à faible tension lorsque les panneaux sont branchés en parallèle, ce qui peut être avantageux pour certaines installations résidentielles.

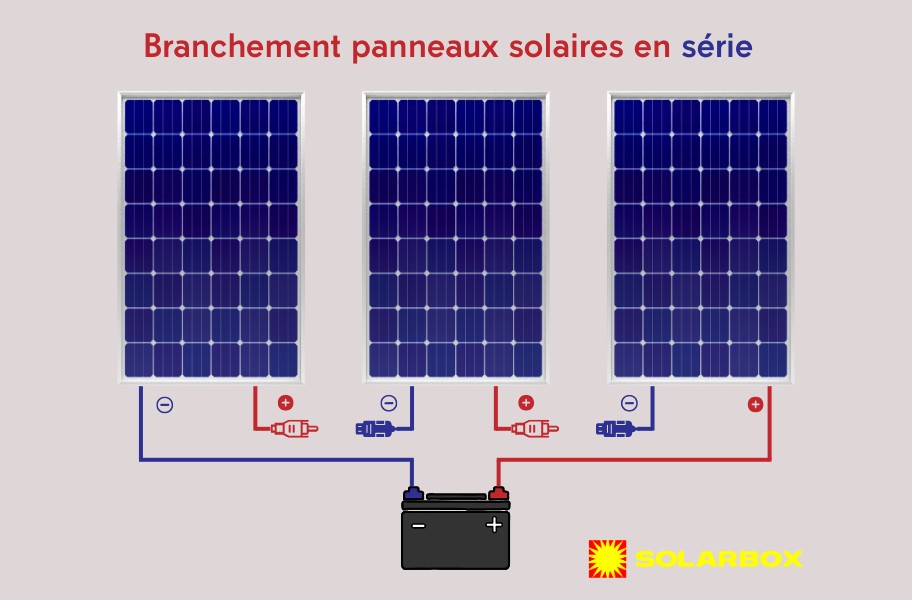

Le Branchement des Panneaux Solaires en Série

Avantages du Branchement en Série

Brancher des panneaux solaires en série présente plusieurs avantages. L’un d’eux est l’augmentation de la tension, ce qui est bénéfique pour réduire les pertes d’énergie sur de longues distances. De plus, une configuration en série nécessite moins de câblage et est généralement plus facile à installer. Les installations sur de grands toits industriels en bénéficient particulièrement, où la simplicité d’installation est précieuse.

Inconvénients du Branchement en Série

Cependant, le branchement en série n’est pas exempt de limites. La principale vulnérabilité de ce système réside dans son exposition à l’ombrage. Si un seul panneau est partiellement ombragé, cela réduit la performance de la chaîne entière. Cette fragilité à l’ombre en fait une option moins favorable pour les sites avec des obstructions dues à des arbres ou d’autres structures.

Le Branchement des Panneaux Solaires en Parallèle

Avantages du Branchement en Parallèle

Or, le montage des panneaux en parallèle offre une meilleure tolérance à l’ombrage. Grâce à cette configuration, même si un panneau est moins efficace, les autres continuent à produire de l’électricité. Cette caractéristique est particulièrement avantageuse dans les installations résidentielles, où les ombres des bâtiments peuvent devenir problématiques. Les utilisateurs peuvent bénéficier d’une production d’électricité plus constante.

Inconvénients du Branchement en Parallèle

Malgré leurs avantages, les panneaux en parallèle nécessitent des câbles de plus gros calibre pour gérer l’intensité élevée, ce qui peut entraîner des coûts supplémentaires et compliquer l’installation. De plus, l’utilisation d’un onduleur plus coûteux peut être nécessaire. Les concepteurs de systèmes doivent donc peser ces coûts supplémentaires contre les gains d’efficacité potentiels.

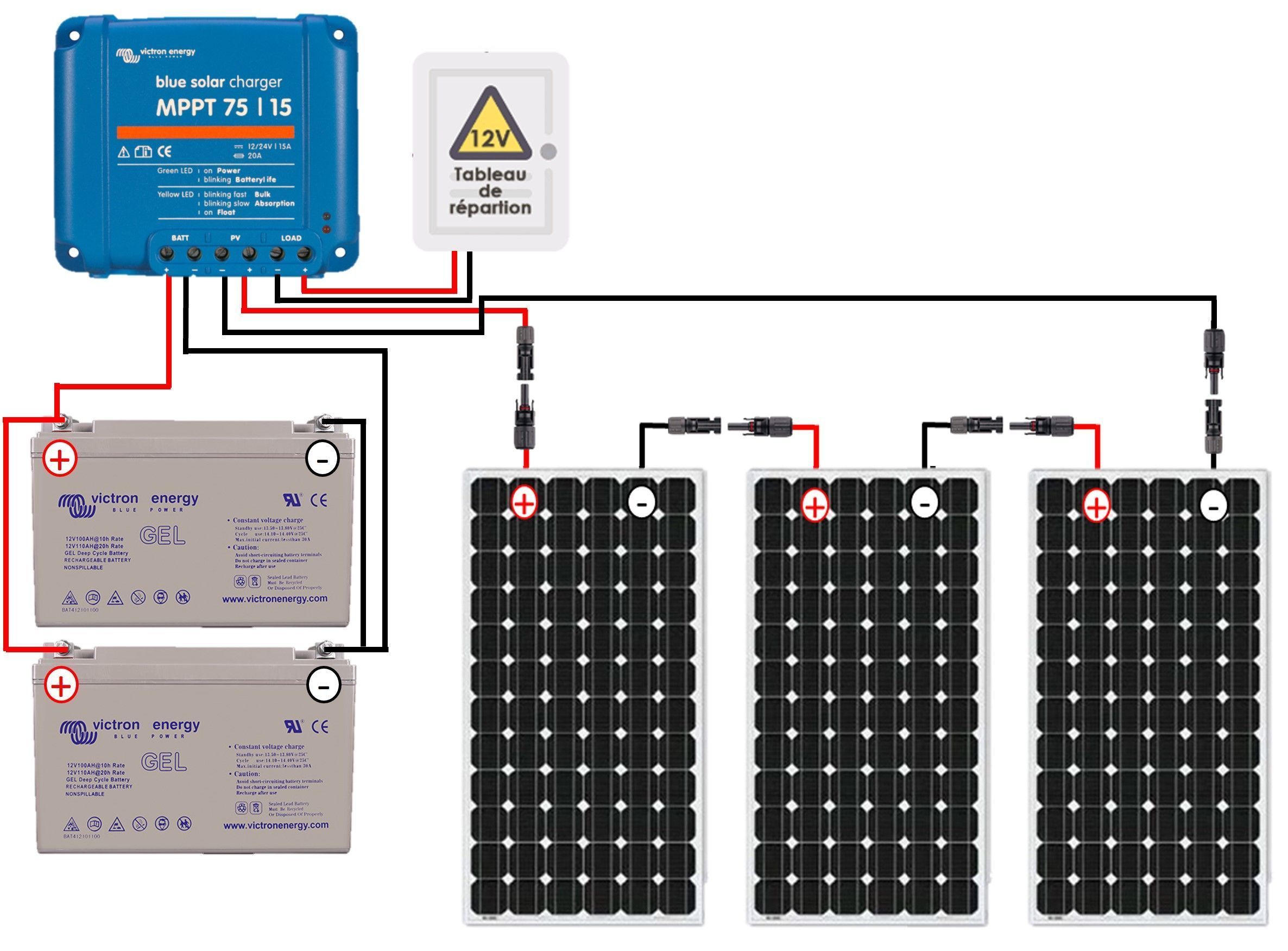

Configurations Hybrides : Série et Parallèle

Combiner les Deux Méthodes

Un montage hybride utilise les avantages des deux types de branchements, ce qui permet d’augmenter à la fois la tension et l’intensité selon les exigences de l’installation. Cette méthode est particulièrement adaptée aux systèmes évolués et peut maximiser la production d’énergie. En raison de sa complexité, elle nécessite un design d’installation réfléchi par des professionnels pour éviter les erreurs.

Quels Critères pour Choisir son Branchement ?

Évaluer les Besoins Énergétiques

La décision de choisir un montage en série, en parallèle ou hybride doit être guidée par des besoins spécifiques d’énergie, la configuration du terrain, et l’ensoleillement. Différentes applications nécessiteront des configurations variées. Par exemple, pour une maison en milieu urbain avec des murs ombragés, le branchement en parallèle est souvent la meilleure option. En revanche, dans une grande propriété avec un ensoleillement direct, le branchement en série pourrait maximiser l’efficacité.

Considérations Budgétaires

Le coût initial lié à l’équipement et à l’installation est essentiel pour déterminer quel type de branchement choisir. Parfois, l’option la moins coûteuse à court terme peut mener à des frais plus élevés en termes de maintenance ou de perte de rendement à long terme. Il est donc important de considérer l’investissement total.

FAQs sur le Branchement de Panneaux Solaires

Quel est l’impact de l’ombrage sur le branchement en série ?

L’ombrage peut gravement réduire la performance d’une installation en série, car si un panneau est inefficace, tous les panneaux du circuit le seront également. Il faut donc s’assurer que l’emplacement de l’installation est bien ensoleillé.

Comment optimiser la performance des panneaux en parallèle ?

Pour assurer une performance optimale en parallèle, les panneaux doivent être de caractéristiques similaires et le câblage doit être dimensionné correctement. Des diodes anti-retour peuvent être ajoutées pour protéger les panneaux en cas de défaillance.

Est-il possible d’utiliser un montage hybride ?

Oui, les montages hybrides combinent les connexions en série et en parallèle, permettant d’optimiser les performances selon les spécificités de l’installation. Cela peut cependant compliquer la conception et nécessite des connaissances techniques approfondies.

Quel est le meilleur type de branchement ?

Le choix entre série, parallèle ou hybride dépend largement des conditions spécifiques de votre installation. Une consultation avec un professionnel peut fournir des recommandations sur le type de montage le plus adapté.
