Branchement Série ou Parallèle : Comprendre les Différences Essentielles

Le choix entre branchement en série et branchement en parallèle est fondamental dans la conception de divers systèmes électriques et électroniques. Ces méthodes de connexion influencent non seulement le fonctionnement des composants, mais aussi leur efficacité et leur fiabilité. Que ce soit pour des installations domestiques, des dispositifs électroniques ou des systèmes d’énergies renouvelables tels que les panneaux solaires, comprendre ces deux concepts est essentiel. Ce guide approfondira les principes fondamentaux des deux types de connexions, leurs avantages et inconvénients, ainsi que des exemples pratiques d’application.

De plus, le choix entre le câblage en série ou en parallèle peut avoir des implications significatives sur le rendement énergétique d’une installation. Dans le milieu des panneaux solaires, par exemple, le mode de connexion choisit peut impacter non seulement le voltage et le courant généré, mais aussi la durabilité et la maintenance du système. Alors, allons explorer ces deux approches techniques de manière détaillée.

Concepts de Base des Circuits Électriques

Les circuits électriques se caractérisent par leur structure, qui peut prendre la forme d’une connexion en série ou d’une connexion en parallèle. Dans un circuit en série, chaque composant est connecté l’un après l’autre, ce qui signifie que le courant doit passer par un seul chemin. Ainsi, le même courant traverse tous les éléments du circuit. Par exemple, dans un éclairage de maison, si une ampoule grillée se trouve dans le circuit en série, l’ensemble s’éteindra. En revanche, dans un circuit parallèle, les composants sont connectés chacun sur leur propre branche. Ainsi, la défaillance d’un élément n’affecte pas les autres, permettant à ceux-ci de continuer à fonctionner et assurant une plus grande fiabilité dans son ensemble.

Les termes branchement, résistance, tension, et courant sont cruciaux pour appréhender les notions de circuits en série et en parallèle. La résistance totale d’un circuit en série s’additionne, alors que dans un circuit en parallèle, on utilise la formule : 1/R_total = 1/R1 + 1/R2 + 1/R3 pour déterminer la résistance équivalente.

Circuits en Série

Dans un circuit en série, tous les composants sont connectés sur un seul filament. Un bon exemple de cette configuration serait les guirlandes lumineuses de Noël. Si une ampoule bronze, toutes les lumières s’éteignent, illustrant ainsi comment la défaillance d’un seul élément peut entrainer l’arrêt complet du circuit. Les avantages de cette approche incluent la simplicité de son organisation et la réduction des risques de surchauffe. Cependant, la dépendance des composants les uns envers les autres est un inconvénient majeur : si un composant échoue, le courant ne peut plus circuler dans l’ensemble du circuit.

Les applications pratiques des circuits en série se trouvent dans les systèmes à faible consommation, où une légère augmentation de la tension est requise. Par exemple, pour faire fonctionner des appareils tels que des jouets ou des lumières décoratives. Les utilisateurs doivent donc être conscients que la résistance totale augmentera avec chaque ajout de composant, nécessitant potentiellement un transformateur plus puissant

Avantages et Inconvénients du Circuit en Série

Les circuits en série présentent plusieurs avantages. Tout d’abord, leur structure simple facilite la construction, ce qui en fait un choix populaire pour des installations à petite échelle. En outre, ils sont généralement moins coûteux en matériel car ils nécessitent moins de fils et de points de connexion. Par ailleurs, la nature linéaire du circuit en série permet de mesurer facilement le courant qui passe à travers chaque composant.

Cependant, ces avantages sont contrebalancés par certains inconvénients. La plus grande contrainte est que le circuit est sensible aux ruptures. Si l’un des composants échoue, l’ensemble du circuit devient inopérant. De plus, la tension est dispersée tout au long de tous les éléments du circuit. Cela signifie que si l’on n’a pas un contrôle constant sur la tension de chaque composant, le courant peut devenir insuffisant pour entraîner des appareils plus gourmands.

Les Circuits en Parallèle

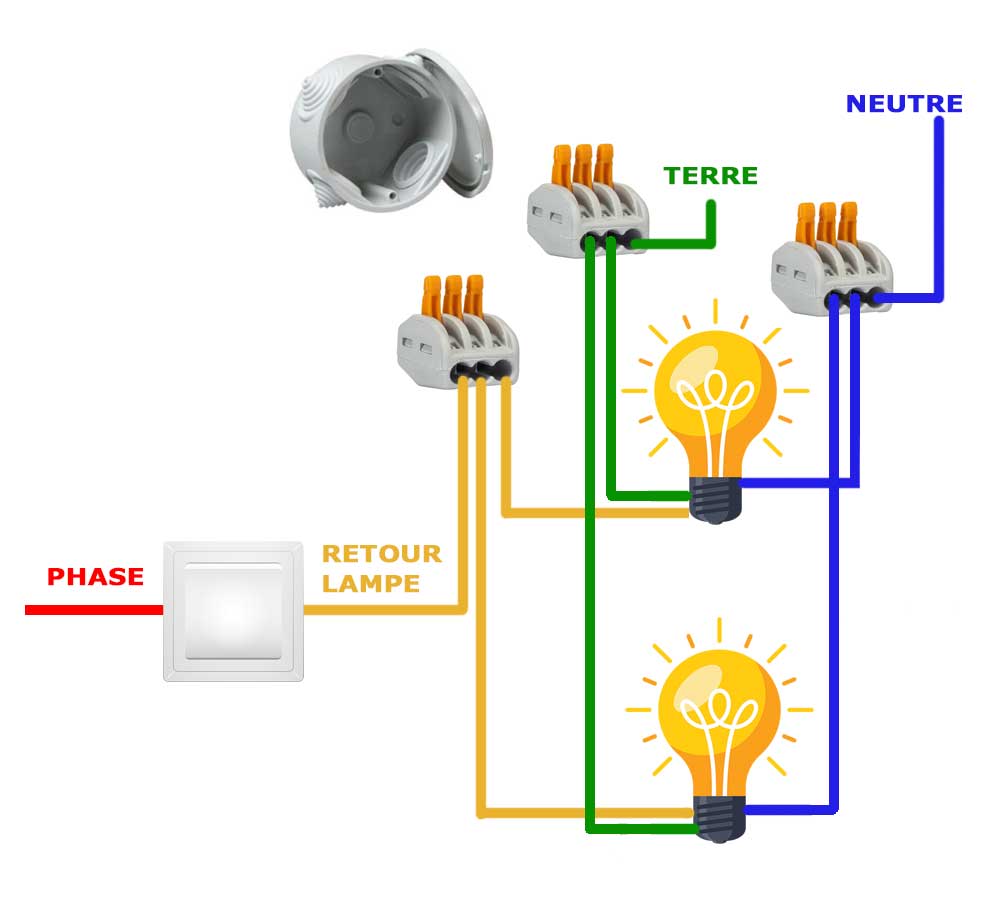

Les circuits en parallèle, quant à eux, offrent une flexibilité et une résilience que les circuits en série ne peuvent égaler. Dans un branchement en parallèle, chaque composant est connecté indépendamment à la source d’énergie, permettant à chaque chemin de fonctionner indépendamment. Cela signifie que si un composant tombe en panne, cela n’affecte pas les autres. Ce type de réseau est donc couramment utilisé dans les installations domestiques où plusieurs appareils doivent fonctionner simultanément, comme les luminaires et les prises de courant.

La tension dans un circuit parallèle reste constante à travers tous les composants, alors que le courant peut varier selon chaque branche. Pour illustrer, considérons les appareils dans une maison. Si on débranche un appareil de son circuit parallèle, les autres restent opérationnels. Ce mode de fonctionnement rend le système plus fiable et plus adaptable à des changements dans la demande électrique.

Avantages et Inconvénients du Circuit en Parallèle

Les avantages des circuits en parallèle comprennent leur capacité à maintenir une tension constante pour chaque composant. Cela permet un fonctionnement fiable même si un appareil cesse de fonctionner, laissant les autres opérationnels. Cela est particulièrement bénéfique dans les systèmes à forte demande, où des interruptions d’alimentation seraient problématiques.

Néanmoins, il existe aussi des inconvénients associés aux circuits en parallèle. Par exemple, la complexité de leur architecture peut les rendre plus difficiles à installer et à déboguer. De plus, le besoin accru en câbles pour créer plusieurs chemins peut augmenter le coût en matériaux, ce qui doit être pris en compte lors de la planification de nouveaux projets électriques.

Branchement des Panneaux Solaires : Série ou Parallèle ?

Dans le cadre d’une installation solaire, le choix entre le branchement en série et en parallèle dépend de plusieurs facteurs, notamment les besoins en tension et en courant. Si l’on veut augmenter la tension pour alimenter des appareils nécessitant une tension élevée, le branchement en série est préférable. Par contre, si l’objectif est de garantir que tous les panneaux fonctionnent même si l’un d’eux est endommagé, alors le câblage en parallèle est le meilleur choix.

Les installations combinées, qui mélangent les configurations en série et en parallèle, sont également possibles. Par exemple, plusieurs panneaux peuvent être connectés en série pour augmenter la tension, puis ces chaînes sont branchées en parallèle pour permettre une production de courant élevée. Cela optimise la capacité de production d’un système photovoltaïque.

Évaluer vos Besoins en Fonction des Circuits

Lorsque vous choisissez entre des circuits en série ou en parallèle pour vos panneaux solaires, il est crucial d’évaluer la configuration et le type de panneaux que vous utilisez. Par exemple, certains panneaux sont conçus pour fonctionner mieux en série, tandis que d’autres sont optimisés pour un câblage parallèle. Des considérations comme l’ombre, l’emplacement et le type de régulateur de charge jouent également un rôle important.

Il est donc recommandé de consulter des experts pour concevoir votre installation en fonction des spécificités de votre projet. En général, les installations qui impliquent des variations environnementales importantes (comme des ombres intermittentes) bénéficient grandement d’un système en parallèle, car cela minimise les impacts négatifs d’un panneau défaillant sur l’ensemble du système.

Le choix entre le branchement en série et en parallèle est une décision stratégique, fondamentale pour garantir l’efficacité et la durabilité des systèmes électriques. Chaque méthode a ses propres avantages et inconvénients, et le choix dépendra largement des besoins spécifiques et des circonstances de votre projet. En chiant ces deux types de branchements, il est possible de maximiser les performances d’une installation, qu’elle soit solaire ou électrique, en tenant compte des exigences et contraintes de votre environnement de travail.
