Cablage Panneaux Photovoltaïques : Schémas et Bonnes Pratiques

L’installation de panneaux photovoltaïques représente un engagement important vers une production d’énergie renouvelable, à la fois pour soutenir la transition énergétique et pour réaliser des économies sur vos factures d’électricité. Le câblage des panneaux photovoltaïques est une étape essentielle pour garantir le bon fonctionnement de votre système. Pour maximiser leur efficacité, il est crucial de comprendre les différents types de schémas de branchement, ainsi que les composants associés qui peuvent affecter le rendement global de votre installation.

Cet article vous fournira un aperçu complet des schémas de câblage pour les panneaux photovoltaïques, des résultats que vous pouvez attendre, et des meilleures pratiques que vous devez suivre pour assurer une installation correcte. Un guide précieux vous attend pour vous accompagner étape par étape dans votre projet d’installation solaire.

Les Types de Branchement des Panneaux Solaire

Deux configurations principales sont souvent utilisées pour le câblage des panneaux solaires : le branchement en série et le branchement en parallèle. Ces deux méthodes influencent significativement le rendement et la sécurité de votre installation. Analysons chacun d’eux plus en détail.

Branchement en Série

Dans le branchement en série, les panneaux sont connectés les uns aux autres en reliant la borne positive d’un panneau à la borne négative du suivant. Cela augmente la tension totale du système tout en maintenant le même courant. Cette méthode est souvent utilisée dans les installations éloignées du réseau électrique afin de réduire les pertes de tension sur de grandes distances.

Les principaux avantages de cette méthode incluent :

• Augmentation de la tension, ce qui peut être idéal pour les onduleurs à haute puissance.
• Installation simplifiée avec moins de câblage et moins d’équipements.
• Réduction des pertes en raison de la distance.

Cependant, elle présente des inconvénients. Si un panneau est ombragé ou endommagé, cela affecte l’ensemble de la chaîne, diminuant l’efficacité de l’installation.

Branchement en Parallèle

Le branchement en parallèle relie toutes les bornes positives ensemble et toutes les bornes négatives ensemble. Cela permet à chaque panneau de fonctionner indépendamment des autres, ce qui améliore la résilience du système. Si un panneau est ombragé, les autres continuent de produire de l’électricité.

Les points forts de cette méthode incluent :

• Stabilité de la tension, même si un panneau perd de l’efficacité.
• Facilité d’ajout futur de nouveaux panneaux à l’installation.
• Meilleure performance dans des conditions d’ensoleillement variées.

Les inconvénients se traduisent par un câblage plus complexe et potentiellement des coûts supplémentaires associés aux fils et connecteurs. Une planification adéquate est essentielle pour éviter les surcharges dans le système.

Composants Essentiels pour le Câblage

Pour chaque installation photovoltaïque, certains composants sont indispensables au bon câblage des panneaux solaires. Ces pièces jouent un rôle vital dans la sécurité, la performance et la longévité de votre système. Voici les éléments à considérer lors de l’élaboration de votre schéma de montage :

Onduleurs

L’onduleur est un des composants les plus crucial de toute installation solaire, car il convertit le courant continu (CC) produit par les panneaux en courant alternatif (CA), que vos appareils électriques peuvent utiliser. On trouve généralement deux types d’onduleurs : les onduleurs à chaîne et les micro-onduleurs. Les onduleurs à chaîne sont connectés à plusieurs panneaux, tandis que chaque panneau est équipé de son propre micro-onduleur.

L’installation d’un onduleur de chaîne est généralement plus simple, mais en revanche, les micro-onduleurs permettent une production d’énergie plus optimisée, surtout en cas d’ombrage partiel. Il est donc crucial de bien choisir le type d’onduleur en fonction de vos besoins spécifiques et de l’orientation de vos panneaux.

Régulateurs de Charge

Les régulateurs de charge sont utilisés lorsque vous intégrez une batterie à votre installation solaire. Leur fonction principale est de gérer la charge de la batterie, garantissant qu’elle ne soit ni sous-chargée ni surchargée. Cela prolonge significativement la durée de vie de la batterie et optimise le stock d’énergie. Il existe des régulateurs MPPT (max Power Point Tracking) qui maximisent l’efficacité de production d’électricité, excellent choix pour les installations qui désirent une efficacité optimale.

Disjoncteurs et Fusibles

Des dispositifs de sécurité tels que les disjoncteurs et les fusibles sont indispensables pour protéger votre installation contre les surcharges et les courts-circuits. Ils interruptent le circuit en cas de défaillance, évitant ainsi des dommages potentiels à votre équipement. Il est fortement recommandé de consulter un professionnel pour les spécifications techniques de ces composants afin de garantir leur adéquation avec votre système.

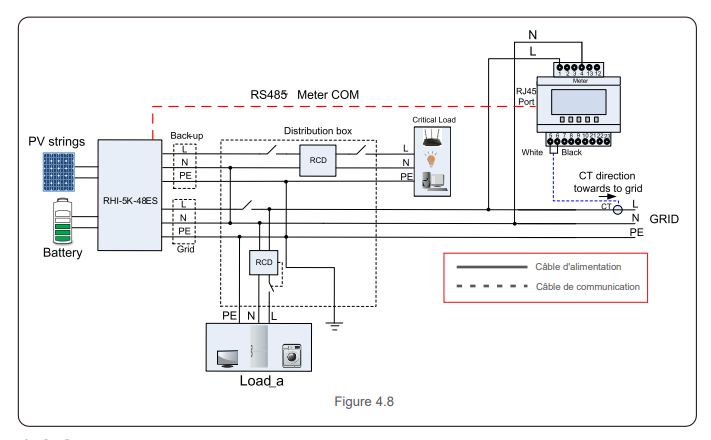

Schémas de Câblage pour Autoconsommation

Le câblage des panneaux solaires doit être conçu de manière à favoriser l’autoconsommation. Cela signifie que l’électricité produite doit être consumée sur place, réduisant ainsi la dépendance au réseau électrique. Le schéma de raccordement doit intégrer les besoins de votre maison pour maximiser l’efficacité tout en garantissant sécurité et conformité. Voici comment procéder.

Composer un Schéma d’Autoconsommation

Pour réaliser un schéma adapté à l’autoconsommation, il est important d’analyser la consommation d’électricité de votre foyer. Cela vous permettra de dimensionner les panneaux solaires nécessaires et de déterminer la capacité de stockage de batterie requise. Vous pourrez alors envisager la configuration la plus adéquate, que ce soit en série, en parallèle ou une combinaison des deux. N’oubliez pas d’inclure les éléments de sécurité et les connexions au réseau électrique de votre domicile.

Analyse des Performances

Une fois l’installation réalisée, il est impératif de surveiller régulièrement les performances de votre système. Cela passe par l’analyse de la production d’énergie et l’efficacité des panneaux. Utiliser un système de monitoring vous permet de détecter rapidement toute baisse de performance, d’identifier des panneaux potentiellement endommagés et d’optimiser votre rendement. Pensez à inclure des dispositifs qui permettent de comparer la production revue et la consommation en temps réel.

Étapes de Raccordement au Réseau Électrique

Le raccordement au réseau électrique local implique de respecter un certain nombre de régulations et un schéma bien défini pour assurer une intégration optimale du panneau solaire dans le système énergétique de votre maison. Une bonne planification et des équipements conformes aux normes sont cruciaux pour éviter des complications futures. Voici un aperçu des étapes essentielles pour une intégration réussie :

Obtenir les Autorisations Nécessaires

Avant toute installation, il est essentiel de vérifier les exigences de votre commune ou région, incluant des autorisations de travaux liées à l’installation de panneaux photovoltaïques. Il est possible que vous ayez besoin d’un devis et de documents techniques pour prouver la compatibilité et la sécurité de votre système.

Choisir un Électricien Qualifié

Lors du raccordement au réseau, faire appel à un électricien qualifié est une étape essentielle. Ce professionnel aura la nécessité de vous accompagner dans le choix des composants, l’installation et la vérification des connexions au réseau électrique. Assurer votre système par un expert garantit que votre installation respectera les normes en vigueur.

Documentation Technique et Résumé des Tests

Une fois le raccordement effectué, il faut réaliser des tests de sûreté fonctionnelle. Cela inclut des vérifications de circuit, des mesures de tension, de courant et l’interaction de l’équipement électrique avec les panneaux. Chaque test doit être documenté. Une fois tout cela validé et conforme, le raccordement à votre tableau électrique peut se faire en toute sécurité.

Conclusion et Profondeur d’Analyse

Le câblage des panneaux photovoltaïques est un sujet complexe, mais essentiel pour quiconque souhaite réussir son installation solaire. Le choix d’un schéma de câblage, qu’il soit en série ou en parallèle, influencera directement l’efficacité et la sécurité de votre système. En combinant les bons composants avec un suivi régulier des performances, vous pouvez maximiser les bénéfices de votre investissement. Un bon câblage bien pensé est la clé d’une production énergétique durable.
