Diamètre des fils des panneaux solaires : Un guide pratique pour vos installations

Le choix du bon diamètre des fils pour votre installation solaire est crucial afin de garantir une efficacité optimale et une sécurité accrue. Dans cet article, nous plongerons dans les différents aspects techniques et pratiques pour vous aider à faire le meilleur choix. En plus, nous aborderons des exemples concrets, des calculs, et bien plus encore pour vous guider à travers les méandres des installations photovoltaïques.

Savoir comment dimensionner correctement vos câbles solaires peut faire toute la différence. Que vous soyez un bricoleur passionné ou un professionnel chevronné, les informations fournies ici vous seront d’une grande aide pour optimiser votre système. C’est parti pour une exploration enrichissante du diamètre des fils des panneaux solaires !

Qu’est-ce que le diamètre des fils et pourquoi est-il important ?

Notions de base sur le diamètre des fils

Le diamètre des fils utilisés dans une installation solaire est essentiel pour plusieurs raisons. Il influe directement sur la capacité à transmettre le courant, la chute de tension et la sécurité globale de l’installation. En effet, un mauvais dimensionnement peut entraîner des surchauffes dangereuses et surtout, une efficacité réduite de votre système.

Les câbles sont généralement mesurés en diamètre en unités de millimètres (mm) ou en utilisant le système AWG (American Wire Gauge) qui offre une référence standard pour évaluer les capacités des câbles. Plus le chiffre est bas dans le système AWG, plus le câble est gros. Connaitre ces unités est un bon point de départ pour comprendre comment dimensionner vos câbles correctement.

Pourquoi le diamètre est-il crucial pour les panneaux solaires ?

Dans une installation photovoltaïque, le diamètre des fils a un impact direct sur la quantité d’énergie pouvant être transportée par le câble. S’il est trop petit, vous risquez d’avoir une chute de tension élevée, ce qui peut réduire la quantité d’énergie disponible pour le régulateur et les appareils électriques. Le fait de choisir un câble avec un diamètre approprié permet également de minimiser la résistance et donc, la chaleur générée lors de la conduction du courant.

Un bon dimensionnement des fils contribue à une installation plus sécurisée, en évitant les risques de surchauffe ou d’incendie. Cela devient d’autant plus vital lorsqu’on sait que la majorité des installations fonctionnent avec des courants élevés, surtout en plein soleil ! Pour les détails techniques sur la surchauffe et la régulation des câbles, consultez les guidelines de l’UTE C32-502.

Facteurs à prendre en compte pour choisir le diamètre de votre câble

Le courant admissible

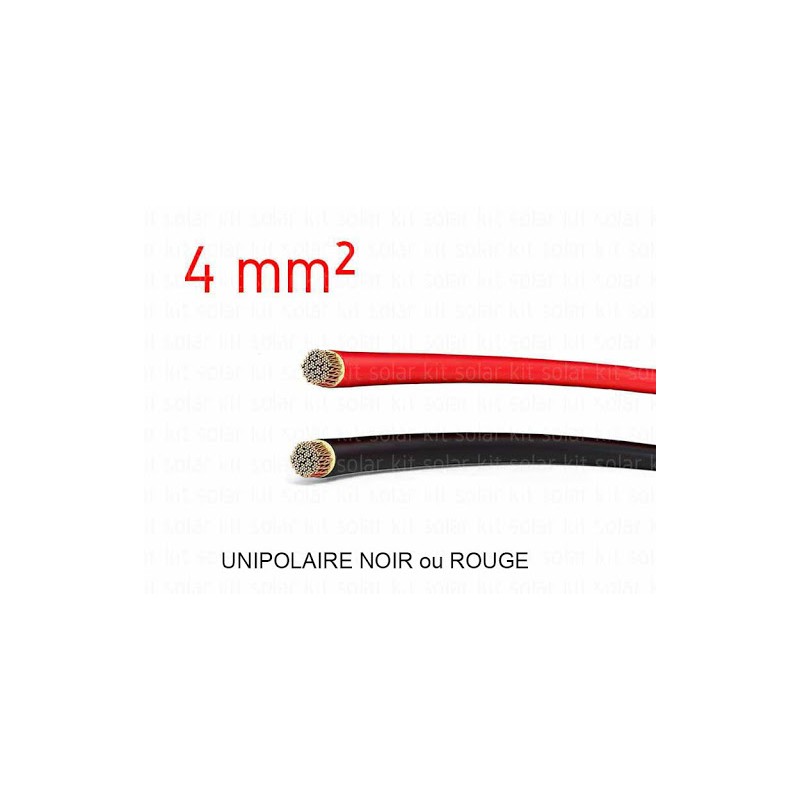

Avant de choisir un câble, vous devez d’abord évaluer le courant que votre système solaire va tirer. Le courant admissible d’un câble dépend non seulement de son diamètre mais aussi du matériau dont il est fait (cuivre ou aluminium). Les fils en cuivre ont une conductivité bien meilleure que ceux en aluminium, ce qui signifie que vous aurez besoin d’un diamètre plus petit pour obtenir la même performance avec le cuivre.

Pour une meilleure compréhension, par exemple, un câble de 1.5 mm² en cuivre peut supporter des courants beaucoup plus élevés que la même section en aluminium. Assurez-vous de vous référer aux tableaux d’adéquation de câbles afin d’éviter toute confusion. Une ressource utile à ce sujet est Guide de dimensionnement des câbles solaires.

La longueur des câbles et la résistance

La résistance des câbles augmente avec leur longueur. C’est un principe fondamental qui doit être pris en compte lors de la planification de votre installation. Plus un câble est long, plus la chute de tension sera importante, ce qui peut directement affecter l’efficacité du système. La règle est assez simple : si vous avez de longues distances à parcourir, optez pour des câbles avec un diamètre plus grand.

La distance entre le panneau solaire et l’onduleur est souvent la plus critique. Il est préférable de rester sous une chute de tension de 3% pour maintenir le fonctionnement optimal du système.

Calculer la section nécessaire du câble

Méthode de dimensionnement

Pour choisir la section de câble (diamètre) adéquate, commencez par calculer le courant maximal que votre panneau solaire peut fournir en fonction de son rendement et de ses spécifications. Ensuite, tenez compte des facteurs comme la température ambiante, la longueur du câble et les conditions d’installation.

Voici un exemple concret :. Si vous avez un panneau qui fournit un courant de 10A sur une distance de 30 mètres, en prenant en compte une chute de tension de 3% vous devez opter pour un câble d’au moins 2.5 mm², pour vous assurer qu’il n’y ait pas de pertes d’énergie significative. Ce calcul est fondamental dans toutes les installations solaires, qu’elles soient petites ou grandes.

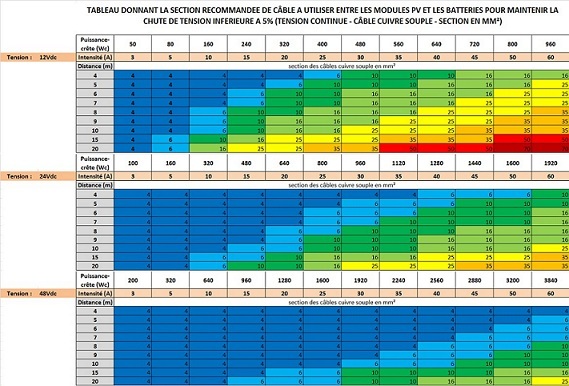

Tableau de calcul de section de câbles

Il existe plusieurs abaques et tableaux qui peuvent vous aider à déterminer facilement quelle section de câble choisir. Voici un exemple simplifié :

Pour plus de détails, explorez la ressource sur Dimensionnement des câbles électriques.

Les erreurs à éviter lors du choix du diamètre des câbles

Ne pas négliger la qualité des câbles

Souvent, lors des installations solaires, la tendance est de se concentrer sur le prix aux dépens de la qualité. Choisir un câble de mauvaise qualité peut conduire à une installation moins durable et, pire encore, à des risques de sécurité. Assurez-vous d’acheter vos câbles chez des fournisseurs réputés et de vérifier les spécifications avant tout achat.

Oublier la maintenance des câbles

Une fois l’installation terminée, il est essentiel de continuer à porter attention à l’état des câbles. Parfois, des facteurs environnementaux peuvent endommager l’isolation des fils, provoquant des courts-circuits ou de mauvaises connexions. Inspectez donc régulièrement vos câbles pour garantir un fonctionnement optimal.

Conclusion de l’article ? Pas de cela ici !

Chaque installation solaire a ses particularités et il est crucial de faire les choix adaptés. Choisir le bon diamètre de câble est une étape importante dans la mise en place de votre système photovoltaïque. Grâce aux astuces et conseils partagés ici, vous serez certainement mieux préparé à faire des choix éclairés qui maximiseront la performance et la sécurité de votre installation. Alors, équipez-vous de ces informations et lancez-vous !
