Comment Installer un Panneau Solaire : Guide Pratique en PDF

Installer un système photovoltaïque est devenu une priorité pour de nombreux ménages et entreprises cherchant à réduire leur empreinte carbone tout en réalisant des économies sur leurs factures d’électricité. Les schémas d’installation de panneaux solaires au format PDF se révèlent être des outils essentiels pour accompagner les installateurs et propriétaires de maisons à chaque étape de ce processus. Ce guide pratique vous éclairera sur les composants d’une installation, les étapes à suivre, ainsi que les nouveautés en matière de technologie solaire, de coûts, et d’aides financières disponibles en France.

Vision Détailée du Processus d’Installation

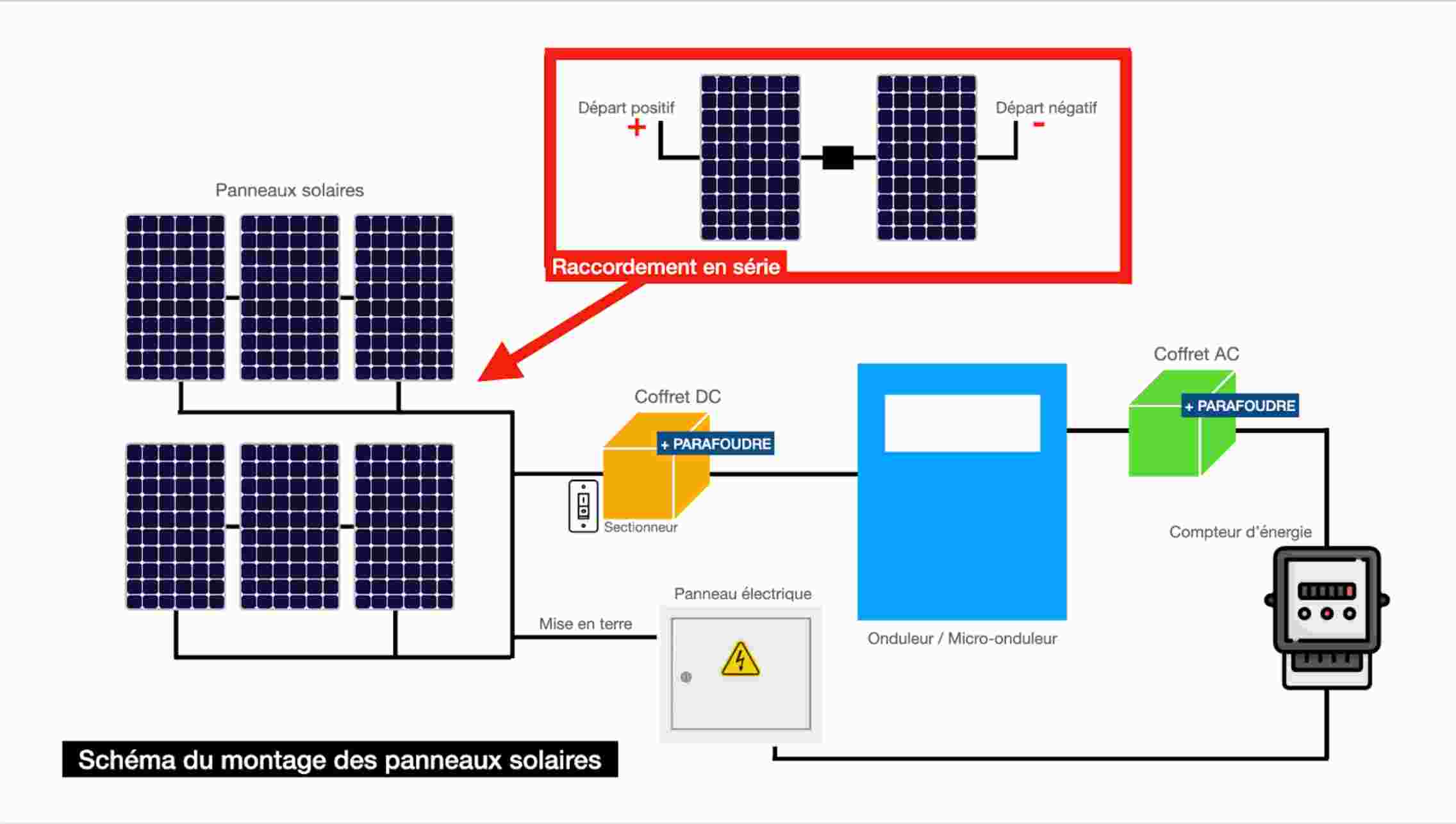

Un schéma d’installation de panneau solaire en PDF décompose l’ensemble du système en composants clés tels que les panneaux photovoltaïques, l’onduleur, et les câbles électriques. Chaque élément est représenté avec des symboles spécifiques, ce qui permet à l’installateur de suivre les étapes de câblage et de raccordement avec précision. Ces schémas incluent également des conseils sur l’emplacement optimal des panneaux, tenant compte de l’orientation et de l’inclinaison, afin de maximiser la captation du rayonnement solaire. À titre d’exemple, une installation orientée plein sud avec une inclinaison d’environ 30° est idéale pour les projets en France.

Garantie de Sécurité et de Conformité

Les schémas d’installation de panneaux solaires ne se limitent pas seulement à la configuration technique. Ils garantissent également que l’installation respecte les normes de sécurité et les réglementations électriques en vigueur. En suivant ces plans, l’installateur réduit significativement le risque d’erreurs de câblage qui pourraient compromettre la sécurité du système. La présence systématique de dispositifs de protection tels que des fusibles et des disjoncteurs est essentielle pour éviter des surintensités et assurer un fonctionnement sécurisé de l’installation. Un schéma bien conçu intégrera également des instructions claires sur la mise à la terre des panneaux pour prévenir les risques électriques.

Analyse des Coûts et Aides Financières

Le coût d’une installation photovoltaïque résidentielle oscille entre 8 000 et 12 000 euros en 2024, incluant l’équipement et la main-d’œuvre. Plusieurs aides financières sont mises à disposition des propriétaires souhaitant investir dans le solaire. Parmi celles-ci, on retrouve la prime à l’autoconsommation, le crédit d’impôt pour la transition énergétique (CITE), et l’éco-prêt à taux zéro. Ces mesures incitatives sont cruciales pour alléger le coût d’initial et encourager la transition vers des énergies renouvelables.

Rentabilité à Long Terme

Bien que l’investissement initial soit conséquent, une installation solaire offre une rentabilité intéressante. La revente du surplus d’électricité ainsi que la réduction des factures sont des avantages notables. Par exemple, un système de 3 kWc peut produire jusqu’à 60 928 kWh sur une période de 20 ans, générant ainsi des économies significatives. Sur la base d’une estimation, les économies cumulées sur 20 ans peuvent atteindre 19 200 euros, faisant de l’énergie solaire une option économiquement viable. Ce calcul prend en compte les fluctuations des tarifs d’électricité et les coûts d’entretien réduits.

Étapes Clés de l’Installation Photovoltaïque

Succéder une installation de panneaux solaires nécessite d’exécuter plusieurs étapes clés. D’abord, choisir le site d’installation est primordial. Une zone non ombragée et orientée vers le sud est parfois nécessaire pour maximiser la capture de l’énergie solaire. Les schémas fournissent des directives spécifiques concernant l’angle de l’inclinaison et la disposition des panneaux sur la toiture.

Connexion Électrique et Raccordement au Réseau

Une fois les panneaux positionnés, il est essentiel de procéder à la connexion électrique. Chaque panneau doit être relié à l’onduleur qui convertit le courant continu en courant alternatif, adapté pour la consommation domestique et pour l’injection dans le réseau. Les schémas PDF détaillent le câblage nécessaire, ainsi que les normes de sécurité à respecter durant l’intégration.

Adaptation des Schémas aux Configurations Résidentielles et Commerciales

Les schémas d’installation photovoltaïque s’adaptent aux différentes configurations des bâtiments tant résidentiels que commerciaux. Par exemple, les instructions pour une maison individuelle peuvent diverger de celles d’un immeuble multi-étages ou d’un entrepôt. Les spécificités architecturales, y compris le type de toiture, influencent les recommandations. Les installations sur toit incliné, plat ou en ardoises nécessitent des approches différentes, toutes décrites dans des schémas clairs.

Prise en Compte des Contraintes Urbaines et Rurales

Les schémas d’installation doivent tenir compte des contraintes spécifiques selon que le bâtiment est en milieu urbain ou rural. Les installations urbaines font face à des ombres d’autres constructions et à des réglementations locales strictes, tandis que les installations rurales pourraient nécessiter des systèmes plus robustes face aux intempéries. Des solutions sur mesure pour chaque type d’environnement doivent donc être intégrées dans les guides.

Suivi des Évolutions Technologiques

La technologie solaire évolue continuellement, rendant nécessaire une mise à jour des schémas d’installation. Les innovations telles que les cellules solaires à haut rendement et les modules bifaciaux, qui captent la lumière provenant de deux côtés, permettent d’optimiser la production d’énergie. Les schémas doivent inclure ces nouvelles technologies pour garantir leur intégration efficace dans chaque projet d’installation.

Mise en Conformité avec les Normes et Réglementations

Les schémas d’installation doivent également s’aligner sur les normes de sécurité en vigueur, y compris les exigences de conception NF C 15-100 et les règles d’intégration au bâti (DTU). La conformité réglementaire est indispensable pour la sécurité et la fiabilité des installations photovoltaïques, garantissant ainsi leur pérennité.

L’Essentiel à Retenir sur les Schémas d’Installation Solaire en PDF

Les schémas d’installation de panneaux solaires au format PDF sont des outils précieux pour réussir l’installation des systèmes photovoltaïques. Leur capacité à s’adapter à des configurations variées et à intégrer les dernières avancées technologiques est indispensable pour optimiser l’efficacité des projets solaires en France. À travers ce guide, vous disposez des informations essentielles pour naviguer sereinement dans votre projet d’installation et contribuer à la transition énergétique en cours.
