Mise à la terre des panneaux solaires

Lorsque l’on envisage d’installer des panneaux solaires, il est crucial de se pencher sur leur mise à la terre. Cette étape est essentielle pour garantir la sécurité de l’installation et protéger les utilisateurs contre les risques électriques. Les normes en vigueur, notamment la norme française NF C 15-100 et UTE C15 712, exigent des installations fiables et sécurisées. La mise à la terre joue un rôle clé dans cette sécurité, en fournissant une voie pour les courants de fuite, prévenant ainsi les électrocutions et autres accidents électriques. Dans ce guide, nous allons explorer en détail les différentes méthodes de mise à la terre, les équipements nécessaires et les précautions à prendre lors de cette opération.

Comprendre la mise à la terre

La mise à la terre, également connue sous le nom de liaison équipotentielle, consiste à relier les équipements électriques à la terre pour réduire le risque d’électrocution et assurer un fonctionnement optimal des installations. Elle permet de canaliser le courant en cas de fuite et d’assurer une protection contre les surtensions. Les éléments de mise à terre sont normalement réalisés avec des câbles de couleur jaune et verte, qui sont standardisés pour cette utilisation. Il est important de noter que cette mise à la terre doit être effectuée selon des règles strictes, afin de garantir à la fois la sécurité et la conformité technique.

Les normes à respecter

Les normes NF C 15-100 et UTE C15 712 spécifient les exigences relatives à la mise à la terre des installations photovoltaïques. Ces normes visent à garantir une installation correcte et sécurisée. Par exemple, il est crucial de s’assurer que tous les composants, notamment les panneaux solaires, les onduleurs et les coffrets de protection, sont bien mis à la terre. Ne pas respecter ces normes peut entraîner des risques graves, tant pour les utilisateurs que pour les équipements énergétiques. Chaque type d’onduleur, qu’il soit centralisé ou sous forme de micro-onduleurs, nécessite des méthodes spécifiques de mise à la terre, que nous examinerons plus tard.

Installation photovoltaïque avec onduleur centralisé

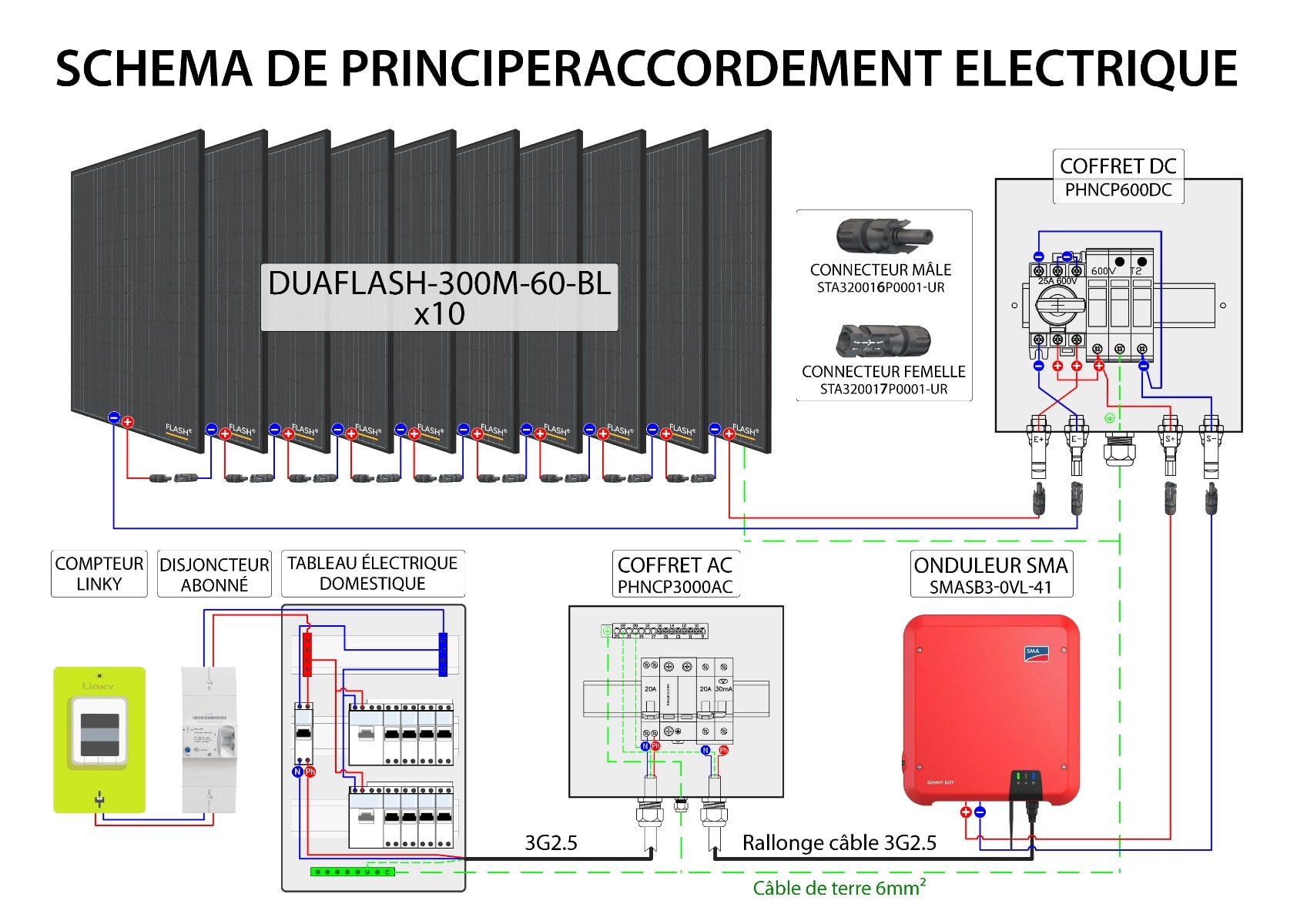

Lorsque vous avez un onduleur centralisé, il existe des étapes précises à suivre pour réaliser la mise à la terre des panneaux solaires. Cette configuration implique l’utilisation de deux coffrets de protection : un pour le courant alternatif (AC) et un pour le courant continu (DC). Cela nécessite une attention particulière afin de relier correctement tous les composants.

Identification des composants nécessaires

Avant de procéder à la mise à la terre, il est essentiel d’identifier tous les composants nécessaires :

• Panneaux solaires
• Onduleur centralisé
• Coffret de protection AC
• Coffret de protection DC

Chacun de ces éléments doit être correctement raccordé à la terre. Le coffret DC, par exemple, est placé entre les panneaux solaires et l’onduleur, tandis que le coffret AC se trouve entre l’onduleur et le tableau électrique de l’habitation. La documentation technique de chaque composant fournira des précisions sur la mise à la terre appropriée.

Phases de mise à la terre avec un onduleur centralisé

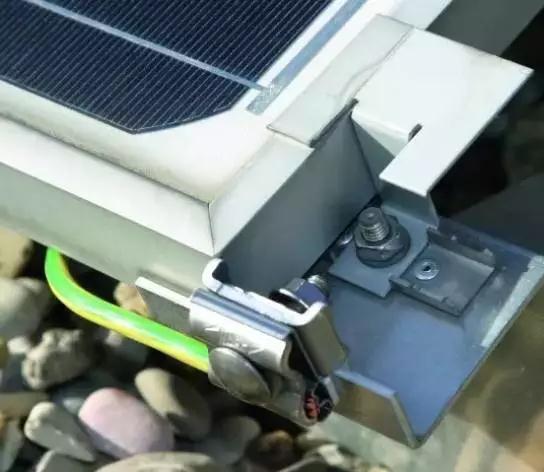

L’une des premières étapes de la mise à la terre consiste à couper l’alimentation électrique au tableau de répartition afin d’assurer la sécurité. Ensuite, il faut relier les panneaux solaires aux rails métalliques de fixation. Comme indiqué précédemment, cela peut se faire à l’aide d’un câble de terre de section minimale de 6 mm². Il est aussi possible de mettre en place des terragrifs pour certaines configurations.

Chaque composant, y compris l’onduleur et les coffrets de protection, doit être mis à la terre via des borniers dédiés. Cela garantit que tous les courants de fuite potentiels sont correctement évacués vers la terre, évitant ainsi tout défaut électrique.

Installation avec micro-onduleurs

Pour les systèmes équipés de micro-onduleurs, la mise à la terre diffère légèrement. Chaque panneau solaire équipé d’un micro-onduleur nécessite d’être mis à la terre individuellement, ce qui peut sembler plus complexe mais reste tout aussi sûr.

Les particularités de la mise à terre avec micro-onduleurs

Chaque micro-onduleur sera relié au cadre du panneau solaire ainsi qu’au rail de fixation, facilitant ainsi la mise à terre. Un câble de terre de section adaptée doit être utilisé pour relier ces éléments. Les bornes de terre des micro-onduleurs doivent être vérifiées régulièrement pour assurer qu’aucune corrosion ou détérioration ne soit présente.

La sécurité électrique est un impératif lors de l’installation, ce qui rend le respect des normes encore plus vital pour les installations à micro-onduleurs. Chaque élément doit être connecté correctement pour éviter les risques d’accidents électriques. Un schéma de mise à la terre spécifique est souvent fourni avec le matériel, détaillant les connexions à effectuer pour garantir une installation sécurisée.

Importance de la mise à la terre pour la sécurité

La mise à la terre est souvent sous-estimée par les utilisateurs, mais elle est cruciale pour assurer la sécurité des installations photovoltaïques. Une installation bien mise à la terre protège non seulement les équipements, mais aussi les personnes. En effet, la mise à la terre permet d’acheminer les courants de fuite vers la terre, ce qui réduit le risque d’électrocution. En cas de foudre ou de surtension, une bonne mise à la terre protège également le système contre les dommages.

Les conséquences d’une mise à terre inadéquate

Une mise à terre incorrecte peut entraîner plusieurs problèmes, notamment des pannes de courant, des dommages aux équipements, et même des accidents graves. Les surcharges sur les systèmes peuvent causer des incendies, tandis que les électrocutions représentent des risques mortels pour l’utilisateur. C’est pourquoi il est formidablement important de se conformer à toutes les normes et de s’assurer que l’installation est effectuée par des professionnels qualifiés.

Meilleures pratiques pour la mise à la terre

Pour garantir une mise à la terre efficace, il est recommandé de suivre plusieurs meilleures pratiques :

• Utiliser des câbles de terre conformes aux normes.
• Vérifier régulièrement les connexions et les bornes de terre.
• Faire appel à des professionnels pour l’installation et l’entretien.
• Consulter les notices techniques des équipements pour des instructions précises.

En suivant ces conseils, vous vous assurez non seulement de optimiser les performances de votre installation, mais également d’offrir un maximum de sécurité.

Ressources et informations complémentaires

Pour approfondir vos connaissances sur la mise à la terre des panneaux solaires et découvrir d’autres aspects techniques, voici quelques ressources utiles :

• Grille énergétique terrestre
• Comment bien installer la mise à la terre de votre installation solaire
• Terracotta : un panneau solaire couleur terre cuite
• Les panneaux solaires en kits

La mise à la terre est une composante essentielle de toute installation photovoltaïque. En intégrant les bonnes pratiques et en restant informé des dernières normes, il est possible de garantir une installation sécurisée et efficace.
