comment mettre des panneaux solaires à la terre

La mise à la terre des panneaux solaires est une étape cruciale pour garantir la sécurité et le bon fonctionnement de votre installation photovoltaïque. En assurant un chemin de sécurité pour l’électricité, vous vous protégez des risques d’électrocution et des défaillances potentielles. Cet article présente en détail l’importance de la mise à la terre, les méthodes pour y parvenir, ainsi que les réglementations en vigueur. Cette démarche est essentielle non seulement pour des raisons de sécurité, mais aussi pour maximiser l’efficacité de votre système solaire.

Pourquoi la mise à la terre est-elle importante ?

La mise à la terre, également connue sous le nom de liaison équipotentielle, est imposée par la norme électrique française NF C 15-100. Elle permet d’éviter les chocs électriques en guidant le courant vers la terre en cas de fuite. Les panneaux solaires, exposés à divers intempéries et situations, doivent être équipés de ce système de sécurité pour protéger les usagers et l’installation elle-même.

Ce processus implique l’utilisation de fils conducteurs de couleur jaune et verte, permettant d’assurer que chaque partie de l’installation est correctement mise à la terre. Sans mise à la terre adéquate, les panneaux solaires peuvent devenir une source de dangers, notamment en cas de foudre ou de surtensions.

Les composants d’une installation photovoltaïque

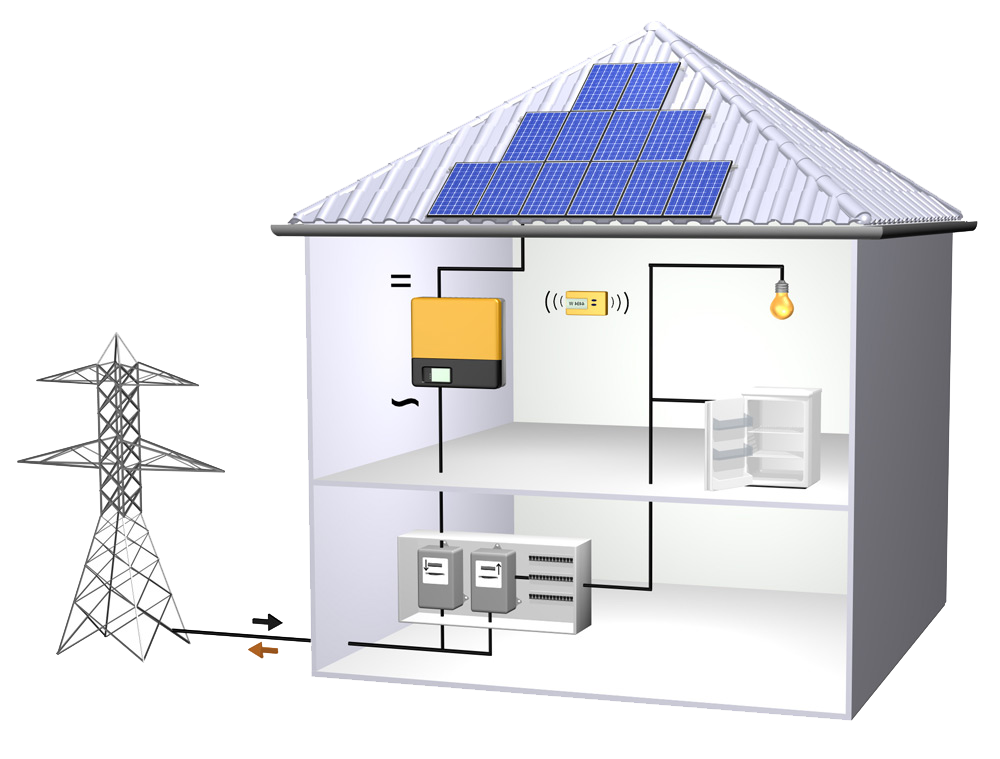

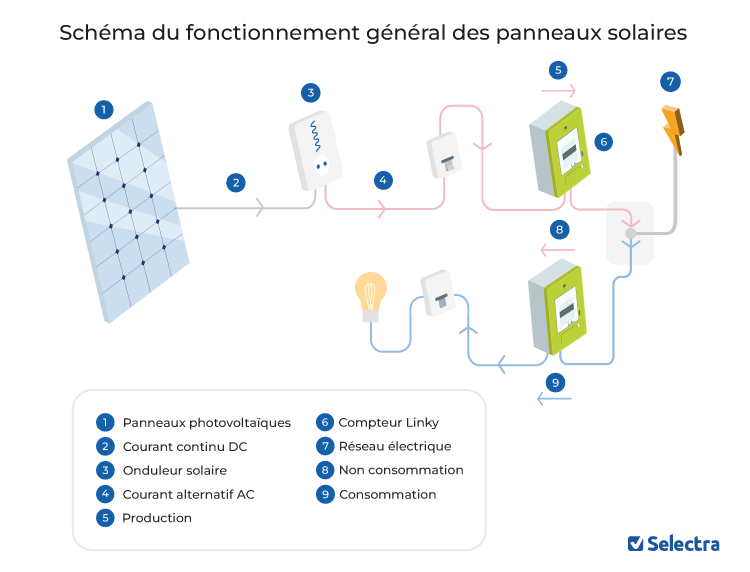

Pour comprendre la mise à la terre, il est essentiel de connaître les principaux composants d’une installation photovoltaïque. Cela inclut les panneaux solaires, l’onduleur, et divers coffrets de protection. Les panneaux solaires captent l’énergie du soleil, et l’onduleur transforme cette énergie en courant alternatif utilisable pour votre maison.

Les coffrets de protection jouent un rôle vital en protégeant le système des surtensions et des courts-circuits. Il existe principalement deux types de configurations :

• Installation avec onduleur centralisé
• Installation avec micro-onduleurs

Les étapes de la mise à la terre

Pour réaliser la mise à la terre de votre installation photovoltaïque, plusieurs étapes sont à suivre:

1. Préparation : Assurez-vous d’avoir tous les outils nécessaires, y compris des câbles de terre d’une section minimale de 6mm², des connecteurs adaptés, et, si possible, un plan de votre installation.
2. Coupez le courant : Avant de commencer toute intervention électrique, coupez le courant au tableau de répartition.
3. Raccordement des panneaux solaires : Les panneaux doivent être mis à la terre au niveau de leur fixation. Cela peut se faire directement à l’aide de brides de fixation en utilisant un câble de terre relié au rail de montage.
4. Mise à la terre de l’onduleur et des coffrets de protection : Le coffret DC, situé entre les panneaux et l’onduleur, ainsi que le coffret AC, situé entre l’onduleur et le tableau électrique, doivent également être mis à la terre. Chaque élément possède un bornier dédié pour ce raccordement.
5. Teste de la mise à la terre : Une fois le montage terminé, vérifiez que tous les raccordements sont solides et que la mise à la terre fonctionne correctement.

Schémas de mise à la terre

Il existe plusieurs schémas de mise à la terre selon le type d’installation. Pour une installation photovoltaïque avec onduleur centralisé, le schéma de mise à la terre se présente généralement comme suit :

Dans le cas des micro-onduleurs, chaque panneau dispose d’une mise à la terre individuelle. Cette pratique est essentielle pour assurer la sécurité et le bon fonctionnement de chaque unité.

Normes et réglementations concernant la mise à la terre

La mise à la terre d’une installation solaire doit respecter des normes spécifiques. En France, la norme NF C 15-100 régule les exigences de sécurité électrique, tandis que la norme UTE C 15-712 s’applique spécifiquement aux installations photovoltaïques.

Ces normes stipulent les exigences minimales pour garantir que les installations soient sûres, notamment en ce qui concerne les matériaux à utiliser, le câblage, et les procédures d’installation.

Un respect strict de ces réglementations est non seulement essentiel pour la sécurité des utilisateurs, mais également pour assurer la performance optimale de l’installation photovoltaïque et prolonger sa durée de vie.

Conséquences d’une mauvaise mise à la terre

Ne pas respecter les protocols de mise à terre peut entraîner des risques majeurs. En cas de fuite de courant, un appareil mal mis à la terre peut provoquer des chocs électriques, voire des incendies. Les installations non mises à la terre peuvent également endommager les équipements électroniques notables tels que les onduleurs et les panneaux, entraînant de lourdes pertes financières.

De plus, l’absence de mise à la terre peut rendre invalide la garantie de certains équipements, car les fabricants exigent souvent une conformité aux normes de sécurité comme condition d’application de la garantie.

Meilleures pratiques pour une mise à la terre efficace

Il existe plusieurs meilleures pratiques à suivre lors de la mise à la terre des panneaux solaires :

• Utilisez des matériaux conformes aux normes en vigueur pour les câbles et connecteurs.
• Assurez-vous que tous les composants de l’installation sont correctement mis à la terre.
• Avis et assistance professionnelles si nécessaire, en particulier pour des installations plus complexes.
• Effectuez régulièrement des contrôles et des maintenances pour garantir la pérennité de votre installation.
• Documentez toutes les étapes de la mise à la terre ainsi que les maintenances effectuées, pouvant s’avérer utiles en cas de problème.

Choisir un professionnel pour votre installation solaire

Si vous n’êtes pas à l’aise avec les travaux électriques, faire appel à un professionnel pour effectuer la mise à la terre est fortement recommandé. Un installateur expérimenté saura garantir que tous les aspects de l’installation respectent les normes de sécurité. Cela vous évitera des risques inutile et vous permettra de bénéficier d’une installation de qualité.

Enfin, vérifiez toujours les qualifications et les références de l’entreprise ou du professionnel que vous choisissez afin d’assurer que votre installation bénéficie du meilleur soin possible.
