comment raccorder une prise

Le besoin d’énergie électrique est omniprésent dans nos foyers modernes. Avec une multitude d’appareils nécessitant des prises électriques, il est souvent indispensable d’apprendre comment raccorder une prise. Que ce soit pour votre télévision, votre ordinateur ou vos appareils de cuisine, une installation électrique adéquate améliore la sécurité et le confort. Cet article vous guide à travers le processus étape par étape du raccordement d’une prise électrique, y compris les matériaux nécessaires et les précautions à prendre.

Une bonne compréhension des différents types de prises et de leur installation est cruciale. Nous aborderons également les règles de sécurité à suivre durant le processus et fournirons des conseils pratiques pour le dépannage de prise électrique en cas de problèmes. Enfin, vous découvrirez les standards applicables pour une installation fiable et sécurisée.

Tout savoir sur les composantes des prises électriques

Avant d’entrer dans les détails du raccordement d’une prise électrique, il est essentiel de connaître les différents types de prises disponibles. Il existe plusieurs marques, comme Legrand, Schneider et Hager, qui fabriquent des prises de qualité, disposant de caractéristiques spécifiques. En fonction de vos besoins, vous pouvez choisir la prise qui convient le mieux.

Les différentes catégories de prises

• Prises simples : Utilisées pour un seul appareil, souvent dans des pièces comme le salon ou la chambre.
• Prises doubles : Permettent de brancher deux appareils simultanément, idéales pour les zones à forte consommation d’électricité.
• Prises à interrupteur : Ces prises intègrent un interrupteur permettant de couper l’alimentation d’un appareil sans débrancher.
• Prises USB : Pratiques pour les appareils modernes, elles vous permettent de charger vos appareils directement sans adaptateur.

Une fois que vous avez sélectionné la prise requise, vérifiez la compatibilité avec votre tableau électrique. Cela inclut la puissance maximale qu’elle peut supporter et le type de disjoncteur existant, car chaque prise a des spécifications précises selon leur utilisation.

Les étapes pour raccorder une prise électrique

Le raccordement d’une prise électrique ne doit pas être pris à la légère. Une installation correcte garantit non seulement le bon fonctionnement de vos appareils mais contribue également à la sécurité de votre habitation. Voici les étapes à suivre.

Préparation : outils et matériel nécessaires

Avant de commencer, assurez-vous d’avoir les bons outils. Voici ce dont vous aurez besoin :

• Pince à dénuder
• Tournevis
• Multimètre
• Prise électrique
• Gaine de protection
• Câbles électriques adaptés (1,5 mm² ou 2,5 mm²)

N’oubliez pas de couper le courant en amont. Vous pouvez le faire au niveau du tableau électrique en abaissant le disjoncteur adéquat, ce qui est crucial pour éviter tout risque d’électrocution.

Couper le courant et vérifier l’absence de tension

Utilisez un outil de vérification tel qu’un vérificateur d’absence de tension (VAT) pour confirmer que l’électricité est bien coupée avant d’entamer toute manipulation. Une fois cela fait, vous pouvez commencer à raccorder la prise.

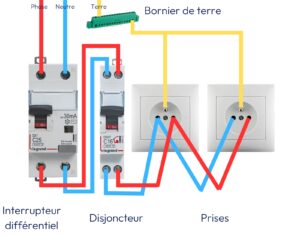

Raccorder les fils à la prise

Les couleurs des fils sont essentielles pour une installation correcte :

• Fil bleu : Neutre
• Fil rouge : Phase
• Fil vert et jaune : Terre

Voici comment procéder :

1. Insérez les fils dénudés dans les bornes correspondantes de la prise.
2. Serrez les vis pour maintenir les fils en place, en vous assurant qu’ils sont bien fixés.
3. Vérifiez qu’aucun fil ne dépasse des bornes, afin d’éviter tout contact avec le boîtier de la prise.

Fixation et finition

Une fois les fils raccordés, il est temps de fixer la prise à la boîte d’encastrement. Glissez-la délicatement dans la boîte et serrez les vis pour la maintenir en place. Finalement, ajoutez la plaque de finition pour un aspect esthétique. Vérifiez une dernière fois que tout est en ordre avant de rétablir le courant.

Équilibrer le tableau électrique

Avant de rétablir le courant, il est impératif de vérifier les capacités de votre tableau électrique. Cela inclut le nombre de prises qu’il peut supporter. Par exemple, un disjoncteur de 16 A peut aisément accueillir jusqu’à 8 prises si elles sont câblées avec des fils de 1,5 mm².

Consulter un professionnel si nécessaire

Si vous doutez de vos compétences ou de l’installation, il est conseillé de faire appel à un électricien professionnel. Cela peut vous éviter bien des tracas, surtout lorsqu’il s’agit de sécurité. Des données comme le raccordement électrique nécessitent souvent une attention particulière.

Les problèmes courants et solutions

Malgré toutes les précautions prises, des problèmes peuvent survenir avec vos prises électriques. Voici quelques conseils pour vous aider dans le dépannage de prise électrique.

Prise ne fonctionnant pas

Si votre prise ne fonctionne pas après le raccordement, vérifiez d’abord le disjoncteur. S’il est en position « off », il faudra le rétablir. Vérifiez également que la prise est correctement fixée au mur et que les fils sont bien connectés.

Surchauffe de la prise

Une prise qui chauffe peut être le signe d’une surcharge. Dans ce cas, débranchez tout appareil connecté et consultez un électricien pour évaluer la situation.

Bruits étranges ou scintillements

Cela peut indiquer un mauvais contact ou une usure des fils. Dans ce cas, il est prudent d’éteindre le courant et d’inspecter la prise.

Ressources et Pour aller plus loin

Il existe de nombreuses ressources disponibles pour vous aider avec votre installation de prise murale. Des vidéos, des tutoriels et des guides vous fourniront des instructions visuelles détaillées.
