schéma électrique onduleur photovoltaïque

La transition vers des énergies renouvelables attire de plus en plus d’attention. Le photovoltaïque est devenu un choix populaire pour les particuliers et les entreprises souhaitant produire leur propre électricité. Pourtant, de nombreux consommateurs se posent des questions concernant l’installation électrique, notamment le schéma électrique des onduleurs photovoltaïques. Comprendre ce concept est crucial pour optimiser la performance de votre installation et garantir son bon fonctionnement.

Ce guide met en lumière les éléments fondamentaux à connaître sur les schémas électriques des onduleurs photovoltaïques. Nous explorerons ensemble les différents aspects de leur fonctionnement, leur intégration dans une installation photovoltaïque, ainsi que les choix techniques importants à considérer pour réaliser une installation efficace et sécurisée.

Qu’est-ce qu’un onduleur photovoltaïque ?

Définition et rôle

L’onduleur photovoltaïque joue un rôle central dans une installation solaire. Il a pour fonction principale de convertir le courant continu (DC) produit par les panneaux solaires en courant alternatif (AC) destiné à alimenter les appareils électriques de votre maison ou à être injecté sur le réseau public. En effet, la majorité des appareils fonctionnent en courant alternatif, ce qui rend ce processus indispensable.

Types d’onduleurs

Il existe plusieurs types d’onduleurs, chacun ayant des caractéristiques propres :

• Onduleurs de chaîne : Le plus courant dans les installations domestiques, il est relié à un groupe de panneaux.
• Micro-onduleurs : Installés directement sur chaque panneau, ils optimisent la production d’électricité de chaque module indépendamment.
• Onduleurs hybrides : Ils permettent de combiner plusieurs sources d’énergie, y compris les batteries de stockage.

Ces technologies ont des avantages et inconvénients selon la taille de l’installation, le budget et les attentes en matière d’autoconsommation.

Importance du schéma électrique

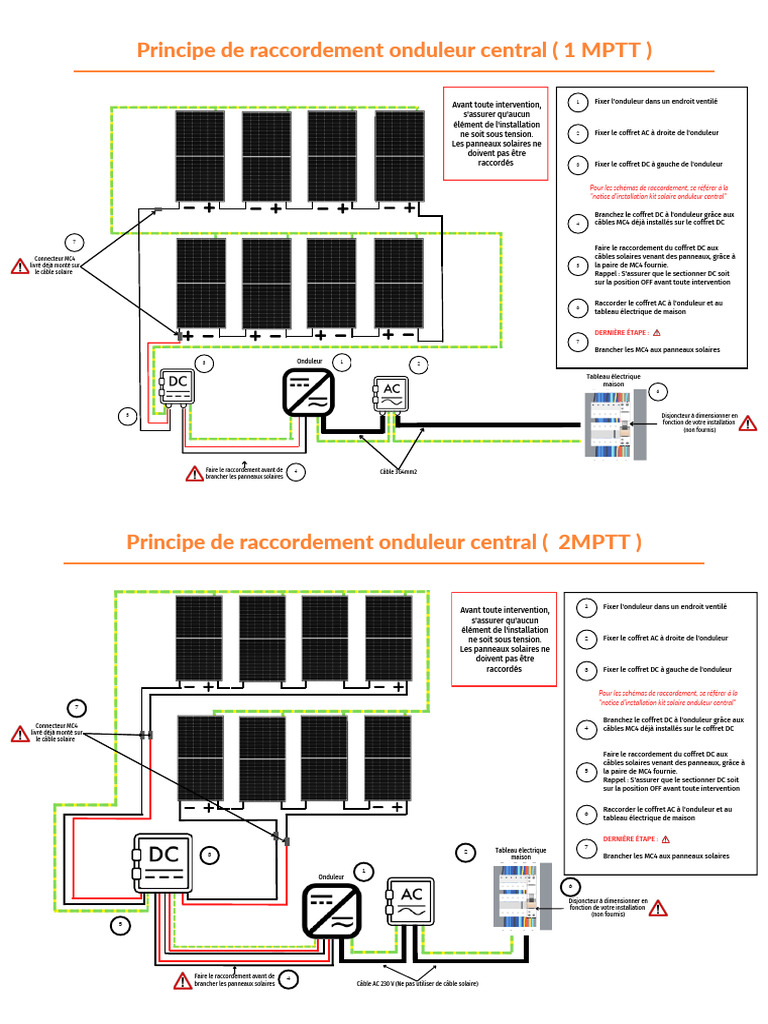

Le schéma électrique est un document clé lors de la mise en œuvre d’un projet photovoltaïque. Il garantit que chaque composant est correctement connecté et que l’installation respecte les normes de sécurité. Une représentation graphique des connexions électriques permet de visualiser l’ensemble de la configuration.

Les principaux éléments figurant sur ce schéma incluent :

• Panneaux solaires : Ils captent l’énergie solaire.
• Onduleur : Il transforme le courant continu en courant alternatif.
• Disjoncteurs : Ils protègent l’installation contre les surcharges.
• Compteurs : Ils mesurent la production et l’autoconsommation.
• Équipements de protection : Ces dispositifs assurent un fonctionnement sûr et efficace.

Une bonne approche modulaire permet d’ajuster facilement le schéma et d’intégrer des composants supplémentaires si nécessaire.

Création d’un schéma électrique d’installation photovoltaïque

Étapes de conception

La création d’un schéma électrique d’onduleur photovoltaïque se déroulent en plusieurs étapes :

1. Évaluation des besoins énergétiques : Comprendre la demande électrique de votre foyer.
2. Choix des composants : Sélectionner les panneaux, l’onduleur et autres dispositifs nécessaires.
3. Élaboration du schéma : Utiliser un logiciel adapté pour dessiner les connexions.
4. Validation du schéma : Faire vérifier par un professionnel pour garantir la conformité.

Chaque étape est cruciale pour s’assurer que l’ensemble de l’installation fonctionnera efficacement.

Les normes techniques et réglementaires

Les schémas électriques doivent respecter un certain nombre de normes techniques et réglementaires. En France, ces exigences sont principalement dictées par :

• Les normes NF C 15-100 : Elles régissent la sécurité des installations électriques.
• Le Code de l’Énergie : Il impose des règles pour la production d’électricité et son injection dans le réseau.

Il est donc essentiel d’être attentif à ces réglementations pour garantir non seulement la conformité, mais également la sécurité et le bon fonctionnement de votre installation.

Affiner votre installation photovoltaïque

Maintenance et suivi

Pour obtenir des performances optimales, la maintenance régulière de l’onduleur et des panneaux photovoltaïques est indispensable. Un suivi des performances vous aidera à identifier d’éventuelles anomalies rapidement, permettant ainsi d’optimiser la production d’énergie.

Extensions possibles

Au fur et à mesure que votre consommation d’électricité évolue, il pourrait être nécessaire d’ajouter des panneaux ou même d’installer un système de stockage d’énergie pour maximiser l’autoconsommation. Ces extensions doivent également être intégrées dans le schéma électrique, garantissant ainsi que chaque composant est interconnecté correctement.

Conclusion sur le schéma électrique onduleur photovoltaïque

Comprendre le fonctionnement et la conception d’un schéma électrique onduleur photovoltaïque est essentiel pour garantir une installation efficace et sécurisée. Cela permet non seulement de tirer le meilleur parti de votre système photovoltaïque, mais également de respecter les normes réglementaires en vigueur. Une approche soignée et bien structurée assure à la fois sécurité et performance à long terme.
