Symbole panneau solaire et schéma électrique
Les panneaux solaires représentent une avancée technologique majeure dans la production d’énergie renouvelable. Comprendre les symboles des panneaux solaires et leur schéma électrique est essentiel pour toute installation efficace. Cet article vous guidera à travers les différents aspects clés de ces éléments, en mettant en lumière leur importance dans le domaine de l’énergie solaire.
Les symboles des panneaux solaires
Les symboles qui représentent les panneaux solaires sont fondamentaux pour quiconque travaille dans l’électricité ou l’ingénierie solaire. Ils facilitent la compréhension des schémas électriques et assurent une communication efficace entre les différents acteurs.
Notion de base des symboles
Chaque symbole a une signification précise. Par exemple, un symbole rectangulaire peut représenter un panneau solaire, tandis qu’un cercle peut indiquer une connexion électrique. Se familiariser avec ces symboles est crucial pour planifier une installation solaire.
Pour explorer davantage ce sujet, vous pouvez consulter le lien sur les symboles électriques sur les panneaux solaires.
Importance des symboles dans la sécurité
Représenter fidèlement un panneau solaire dans un schéma électrique contribue non seulement à la compréhension générale mais aussi à la sécurité des installations. Des symboles inappropriés pourraient entraîner des erreurs de circuit, voire des accidents. Il est donc vital de s’assurer que tous les symboles utilisés respectent les normes en vigueur et sont clairement compréhensibles.
En plus, la mise en conformité avec les normes du CONSUEL est nécessaire pour toute installation, afin de garantir un fonctionnement sans risque. Une visite sur le site Oscaro Power peut vous aider à mieux comprendre ces exigences.
Schémas électriques pour installations solaires
Un schéma électrique est un outil essentiel pour visualiser le fonctionnement des installations solaires. Il facilite la compréhension des connexions et des flux d’énergie. Les schémas peuvent varier selon le type d’installation, que ce soit un onduleur de chaîne ou des micro-onduleurs.
Schémas d’onduleurs de chaîne
Les schémas pour les onduleurs de chaîne peuvent montrer différentes configurations, y compris l’installation avec ou sans parafoudre. Par exemple, un schéma classique comprend une chaîne de panneaux connectée à un onduleur avec des mesures de sécurité appropriées.
Il est impératif de consulter des documents à jour pour ces schémas. Un site comme Schémas Diagrammes propose des ressources utiles.
Types de schémas pour micro-onduleurs
Les micro-onduleurs permettent une plus grande flexibilité et une optimisation de la production d’énergie. Les schémas pour ces dispositifs peuvent varier selon le nombre de panneaux et la présence de protections telles que les parafoudres. S’assurer que ces configurations sont correctement représentées est primordial pour la performance du système.
Avoir accès à des schémas et modèles peut être bénéfique pour votre projet. Vous pouvez trouver divers exemples à Plans Câblage.
Exemples de schémas électriques
Divers exemples de schémas peuvent aider à saisir la complexité des installations solaires. Voici quelques exemples typiques.

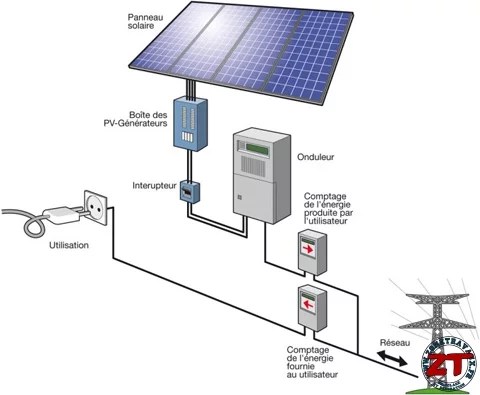

Chaîne de panneaux avec onduleur de chaîne
Les installations simples peuvent être représentées par un schéma montrant une chaîne de panneaux utilisateurs alimentant un onduleur. Ces systèmes peuvent être équipés de protections pour éviter les surtensions et autres problèmes d’électricité.
Chaîne de panneaux avec micro-onduleurs
Il existe aussi des schémas illustrant des lignes de panneaux équipés de micro-onduleurs. Cela permet d’optimiser la production d’énergie à partir de chaque panneau, favorisant ainsi une efficacité accrue.
La recherche de schémas supplémentaires sur des sites tels que Nouvel Énergie peut enrichir votre compréhension de l’installation.
Application pratique des schémas électriques

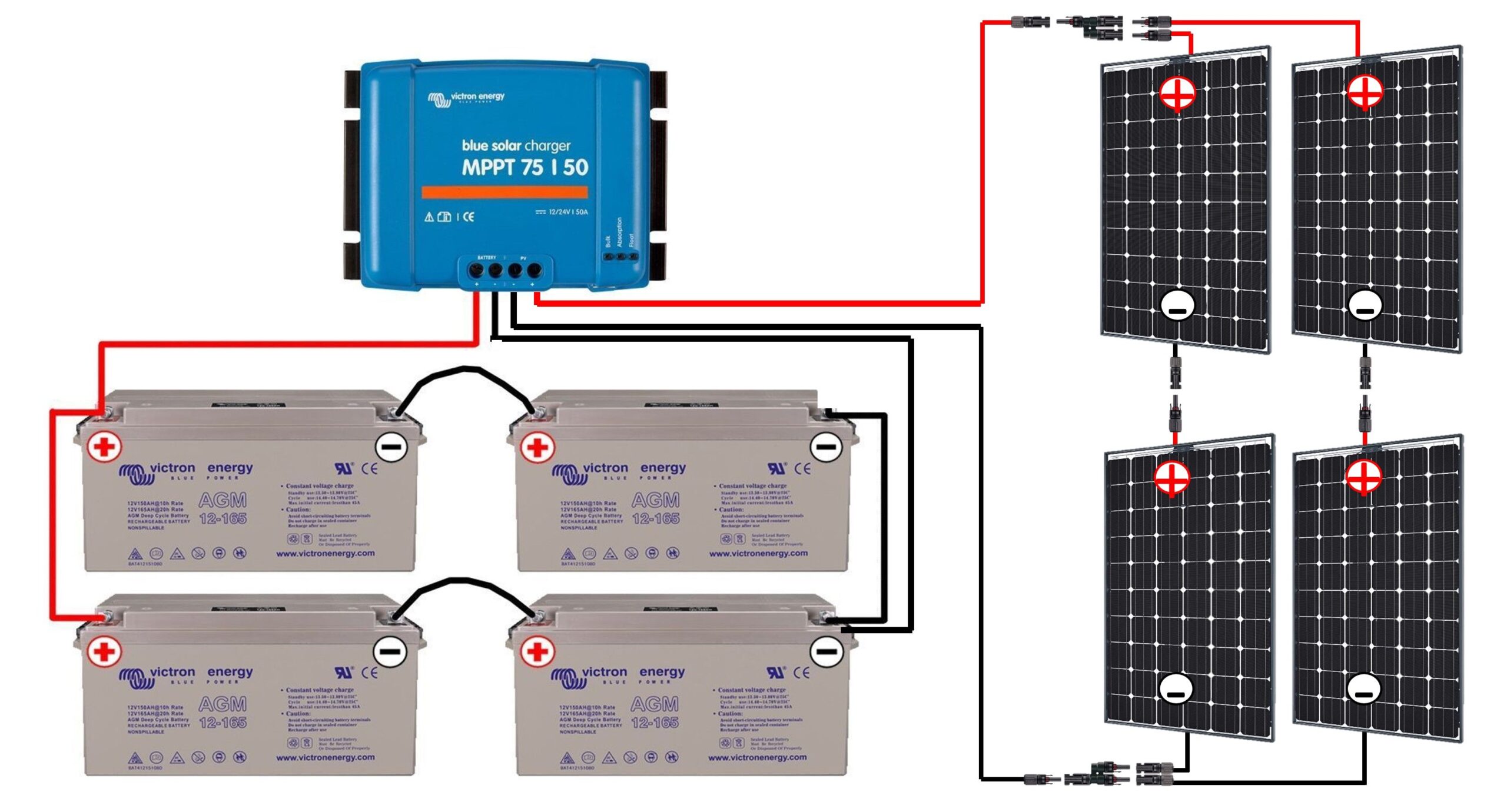

Une installation correcte d’un système photovoltaïque nécessite non seulement des panneaux solaires mais aussi des composants auxiliaires tels que des câbles, des disjoncteurs, et des batteries. Comprendre comment tous ces éléments interagissent à travers des schémas appropriés est crucial.
Rôle des disjoncteurs et protections
Les disjoncteurs jouent un rôle fondamental dans la protection des installations solaires. Leur présence est vitale pour déconnecter le courant en cas de surcharge. Les schémas doivent montrer clairement l’emplacement de ces composants pour garantir un fonctionnement sécurisé.
Importance des connexions électriques
Des connexions électriques bien réalisées assurent un bon fonctionnement des installations. Les schémas doivent être clairs pour éviter tout risque de malconnexion, ce qui pourrait fortement influencer la performance des panneaux solaires.
Pour approfondir ces réflexions, vous pouvez consulter le site Le Monde de l’Énergie.
Meilleures pratiques pour la conception de schémas électriques
Une conception soignée des schémas électriques est essentielle pour la réussite des installations solaires. Cela implique une attention particulière aux normes en vigueur ainsi qu’à la clarté des représentations. Prendre en compte les spécificités de chaque projet est fondamental.
Faire appel à des professionnels
Pour des installations complexes, faire appel à des ingénieurs spécialistes peut s’avérer bénéfique. Ils apportent expertise et connaissances pour s’assurer que tout est en conformité et optimisé.
Utiliser des logiciels adaptés
Il existe des logiciels spécifiques permettant de créer des schémas électriques. Ces outils permettent d’assurer la précision et la conformité aux standards de l’industrie. Utiliser des outils comme QElectrotech est conseillé, comme mentionné dans 01net.
Engagement envers la durabilité
En plus de respecter les normes électriques, il est important de tenir compte de l’impact environnemental des installations solaires. Les conserveries de matériaux et l’utilisation d’énergies renouvelables doivent faire partie du processus de conception.
Pour plus de détails sur les initiatives en matière de durabilité, visitez des sites comme Enerzine.
