Schéma Électrique pour Panneau Solaire Camping-Car

Lorsqu’il s’agit de voyager en camping-car, avoir une installation électrique appropriée est essentiel. Les panneaux solaires offrent une solution fiable pour alimenter nos appareils tout en réduisant notre empreinte carbone. La conception d’un schéma électrique pour panneau solaire camping-car est une étape cruciale dans l’élaboration d’un système d’énergie autonome. Ce guide propose une exploration approfondie de la manière dont vous pouvez réaliser une installation photovoltaïque efficace.

De la compréhension des composants nécessaires à l’optimisation de votre consommation d’énergie, nous aborderons les éléments clés qui vous permettront de tirer le meilleur parti de votre installation. Ce parcours vous amènera également à examiner les choix de câblage et l’importance d’un bon dimensionnement. Être bien informé vous permettra d’éviter des erreurs coûteuses et de profiter d’une aventure en toute sérénité.

Les Composants du Système Photovoltaïque

Avant de plonger dans la création de votre schéma électrique panneau solaire camping-car, passons en revue les composants essentiels qui forment votre système :

Panneaux Solaire

Le cœur de tout système photovoltaïque, les panneaux solaires capturent l’énergie solaire et la convertissent en électricité. Vous trouverez des panneaux monocrystallins et polycrystallins, chacun ayant ses avantages en termes d’efficacité et de coût. Choisissez un panneau qui répond à vos besoins en énergie tout en tenant compte de l’espace disponible sur le toit de votre véhicule.

Régulateur de Charge

Un régulateur de charge est vital pour protéger votre batterie contre une surcharge. Il permet de gérer l’énergie provenant des panneaux solaires et de garantir que votre batterie reste au niveau optimal. Les régulateurs MPPT sont souvent recommandés pour leur efficacité.

Batteries

Les batteries stockent l’énergie produite par vos panneaux solaires pour une utilisation ultérieure. Optez pour des batteries lithium-ion pour leur légèreté et leur durée de vie prolongée, ou des batteries plomb-acide si vous avez un budget limité.

Onduleur

L’onduleur est chargé de convertir le courant continu (CC) produit par les panneaux solaires en courant alternatif (CA) que vos appareils peuvent utiliser. Il existe différents types d’onduleurs, notamment les onduleurs sinusoïdaux purs et les onduleurs à onde carrée. Faites le bon choix pour éviter d’endommager les appareils sensibles.

Câbles et Connecteurs

Le choix des câbles est également crucial. Utilisez des câbles de qualité pour minimiser la perte d’énergie. Assurez-vous que les connecteurs sont adaptés à votre installation pour assurer une connexion sûre et efficace.

Conception de Votre Schéma Électrique

Créer un schéma électrique nécessite une bonne planification. Voici les étapes que vous devez suivre pour concevoir le vôtre :

Étape 1 : Calculer Vos Besoins Énergétiques

Avant de dessiner votre schéma, il est impératif de calculer vos besoins énergétiques quotidiens. Dressez une liste de tous les appareils que vous prévoyez d’utiliser, notez leur consommation électrique, puis additionnez le tout. Cela vous donnera une idée claire de la capacité de production requise pour vos panneaux solaires.

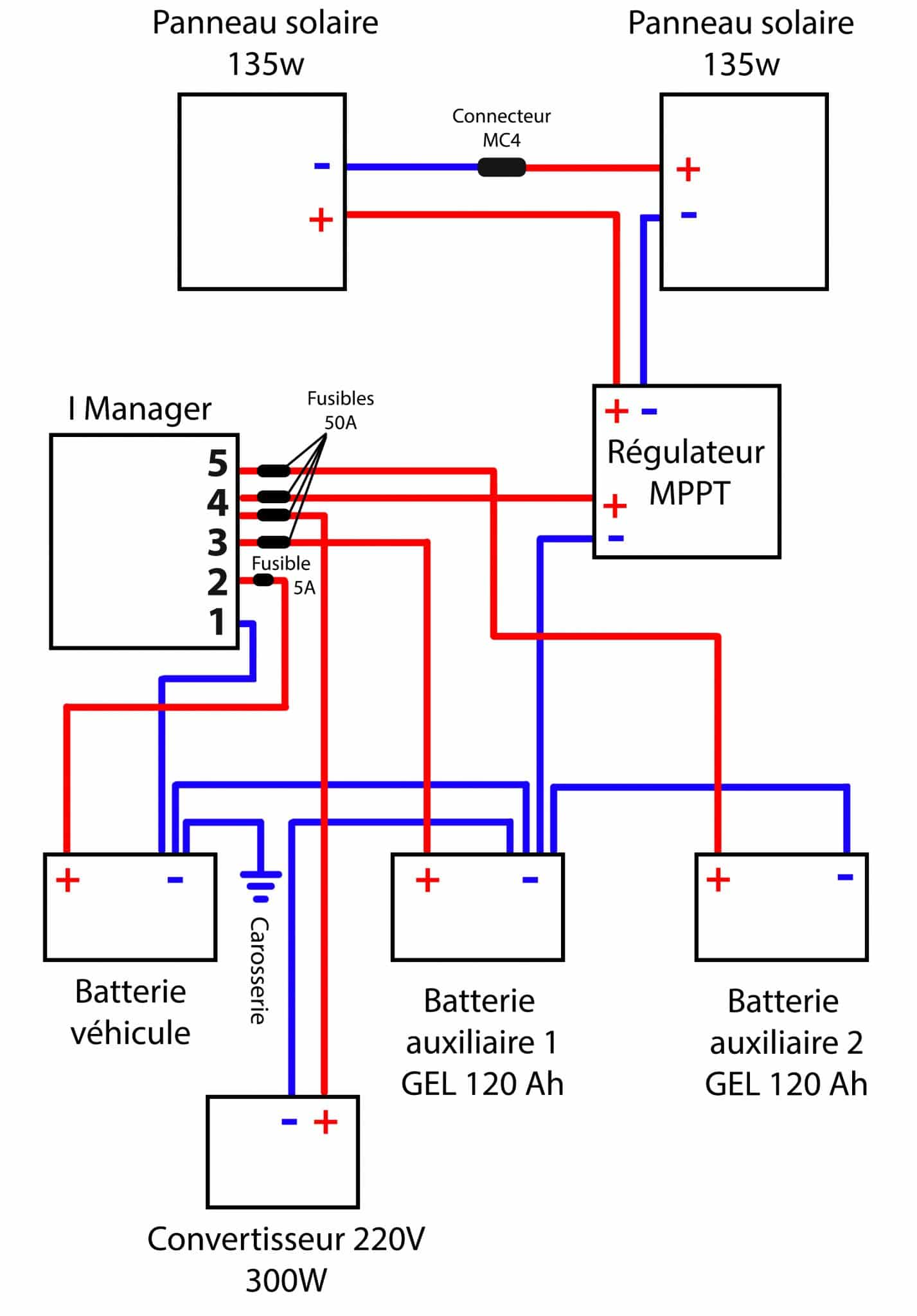

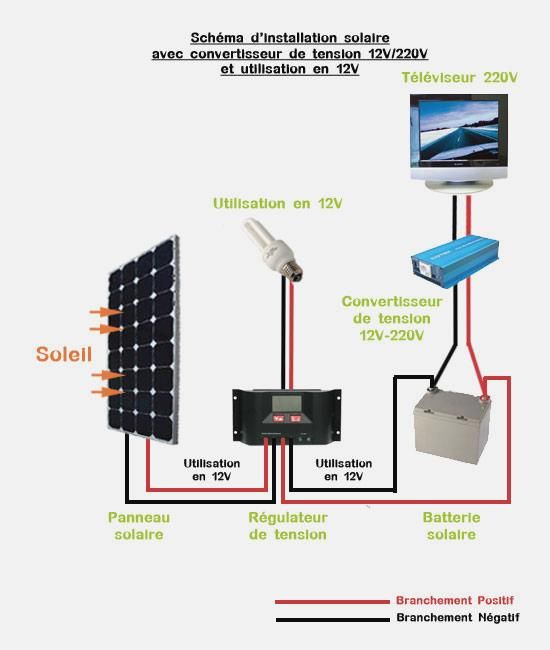

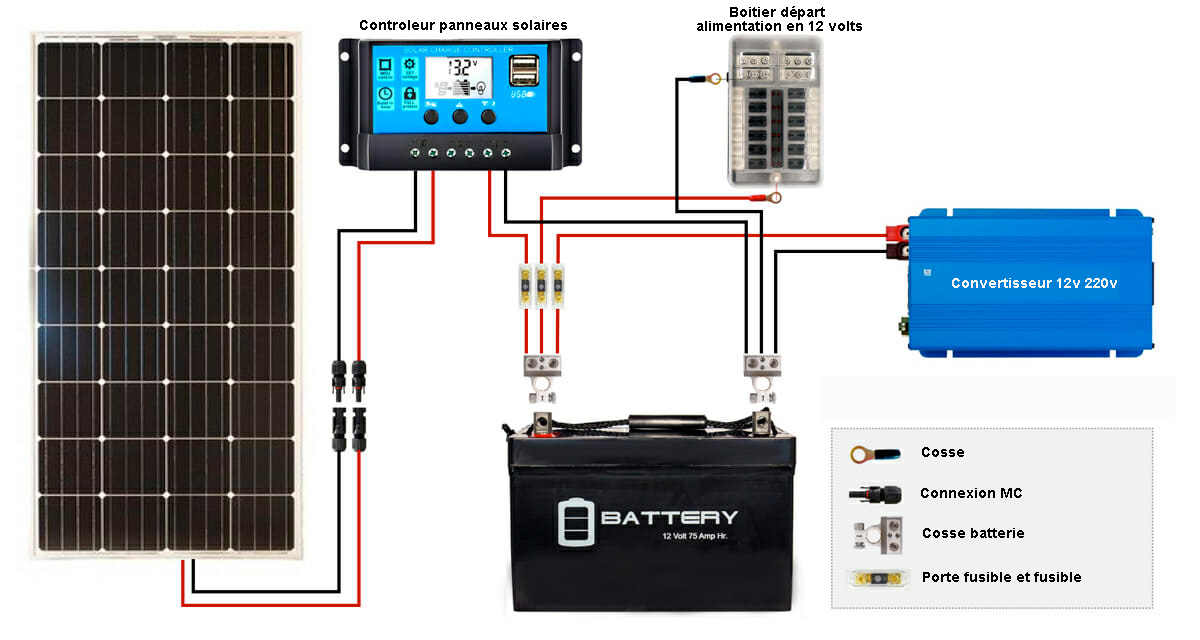

Étape 2 : Dessiner le Schéma

Avec le calcul de vos besoins en main, vous pouvez commencer à dessiner votre schéma électrique. Utilisez des symboles appropriés pour représenter chaque composant, tels que les panneaux solaires, les batteries et les onduleurs. Vous pouvez trouver des symboles pour schémas électriques de panneaux solaires en ligne pour vous aider.

Étape 3 : Vérifier la Sécurité

Avant de finaliser votre installation, assurez-vous que tout est conforme aux normes de sécurité. Vérifiez que le câblage est correctement dimensionné et que les dispositifs de protection sont en place. Cela garantira un fonctionnement fiable et sécurisé de votre système.

Installation Pratique

L’installation physique de votre système peut sembler intimidante, mais avec les bonnes instructions, cela devient un processus gérable. Voici comment procéder :

Montage des Panneaux

Commencez par le montage des panneaux solaires sur le toit de votre camping-car. Assurez-vous de suivre les instructions du fabricant pour un montage sécurisé. Il est souvent recommandé d’utiliser des supports ajustables pour optimiser l’angle d’inclinaison.

Installation du Régulateur de Charge et des Batteries

Une fois les panneaux installés, passez à l’installation du régulateur de charge. Celui-ci doit être placé dans un endroit bien ventilé. Connectez le régulateur à vos panneaux solaires et à vos batteries en suivant votre schéma électrique.

Tester le Système

Avant de partir à l’aventure, testez votre système. Vérifiez les connexions, assurez-vous que les batteries se chargent correctement, et que tous vos appareils fonctionnent. Utilisez un multimètre pour mesurer les tensions et assurer le bon fonctionnement de l’ensemble du système.

Entretien et Optimisation

Pour garantir la longévité de votre installation, un entretien régulier est essentiel. Voici quelques conseils pour optimiser votre système :

Nettoyer les Panneaux

La saleté et les débris peuvent réduire l’efficacité de vos panneaux. Nettoyez-les régulièrement pour maximiser leur exposition au soleil. Utilisez de l’eau savonneuse et un chiffon doux pour éviter de rayer la surface.

Surveiller l’État des Batteries

À intervalles réguliers, vérifiez l’état de vos batteries et assurez-vous qu’elles ne présentent pas de signes de corrosion ou de fuite. Remplacez-les dès que nécessaire pour éviter des défaillances du système.

Optimiser la Consommation Énergétique

Adoptez des pratiques pour optimiser votre consommation d’énergie. Par exemple, utilisez des appareils à faible consommation et éteignez les appareils lorsqu’ils ne sont pas utilisés. En ayant une réduction de votre consommation, vous pouvez prolonger l’autonomie de votre système.

Conclusion: Un Système Énergétique Autonome

Avec une bonne planification et une installation minutieuse, votre camping-car peut devenir complètement autonome sur le plan énergétique. Utiliser un schéma électrique panneau solaire camping-car personnalisé est la clé pour maximiser votre confort et profiter de la nature sans compromis. Envisagez de suivre des guides additionnels tels que ceux disponibles sur le schéma d’installation des panneaux solaires pour des conseils supplémentaires.
